LVDS kanggo EDP Converter Papan kanggo Industrial LCD Tampilan

Akeh piranti industri sing terus nggunakake pengontrol grafis LVDS sing dipercaya, dene panel LCD sing luwih anyar tambah akeh nganggo antarmuka Embedded DisplayPort (eDP). Ngganti kabeh platform kontrol asring larang lan akeh wektu. IngLVDS kanggo EDP Converter Papan kanggo Industrial LCD Tampilansaka SKY-TDM nyedhiyakake solusi migrasi sing efisien kanthi ngowahi sinyal video LVDS standar dadi output eDP, saéngga produsen OEM bisa nggabungake panel LCD modern tanpa ngrancang ulang arsitektur hardware sing wis ana.

Dirancang khusus kanggo aplikasi industri, papan konverter kompak iki ngirim transmisi sinyal sing stabil, kompatibilitas banget, lan linuwih kanggo peralatan otomatisasi, piranti medis, sistem transportasi, komputer sing dipasang, lan terminal cerdas.

Modernisasi Hardware sing Wis Ana Tanpa Ngganti Pengontrol Sampeyan

Akeh produk industri tetep ing layanan kanggo 10-15 taun, nalika teknologi LCD berkembang luwih cepet. Nalika panel LVDS dadi kurang kasedhiya lan tampilan eDP dadi standar industri, produsen ngadhepi tantangan sumber sing saya tambah.

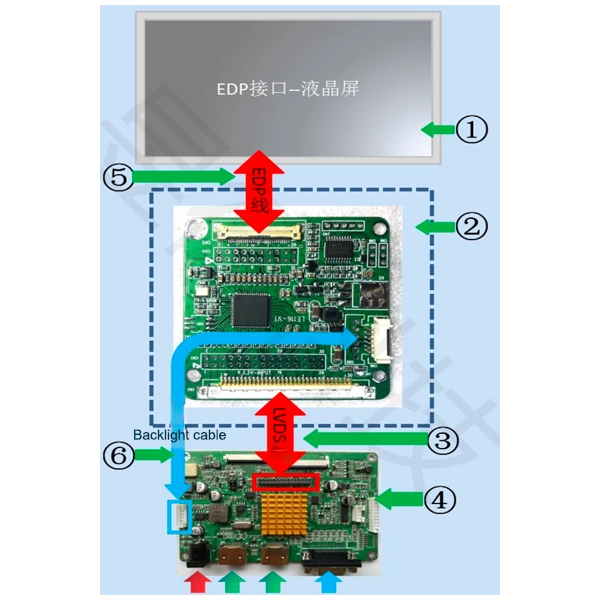

Tinimbang ngrancang ulang platform sing dipasang kanthi lengkap, papan konverter SKY-TDM tumindak minangka jembatan antarmuka sing cerdas ing antarane pengontrol LVDS sing ana lan modul LCD eDP paling anyar.

Pendekatan iki nyuda biaya teknik, nyepetake siklus pangembangan, lan nglindhungi investasi hardware sing wis ana.

Apa nganyarke peralatan industri utawa ngrancang produk anyar ing sekitar platform prosesor sing wis ana, papan konverter iki menehi solusi tampilan sing bisa dipercaya lan bisa diukur.

Dibangun kanggo Reliabilitas Industri

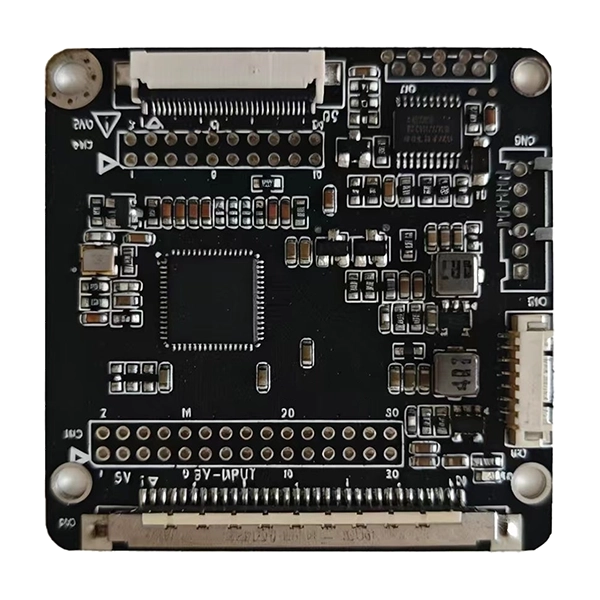

Lingkungan industri mbutuhake papan konverter luwih akeh tinimbang konversi sinyal sing gampang. Kanggo mesthekake operasi jangka panjang sing bisa dipercaya, saben papan konverter dibangun kanthi komponen elektronik kelas industri lan duwe tata letak PCB (Printed Circuit Board) sing dioptimalake.

Sorotan Teknik:

- Panrima sinyal diferensial LVDS stabil

- Transmisi output sinyal eDP kacepetan dhuwur

- Optimized impedansi cocog

- Desain Low EMI (Electromagnetic Interference).

- urutan daya dipercaya

- Komponen suhu kelas industri

- Desain PCB sing kompak (ukuran mung 50 × 50 mm)

- konsumsi daya Low

- Stabilitas jangka panjang sing apik banget

Fitur-fitur kasebut mbantu njaga kualitas gambar sing luwih apik sajrone operasi terus-terusan lan nyilikake masalah kayata kedhip layar, mundhut sinyal, utawa kelainan sinkronisasi.

Kompatibilitas LCD fleksibel

Produsen LCD sing beda-beda asring duwe paramèter wektu sing beda-beda, pinout konektor, lan syarat wiwitan. Tinimbang menehi solusi standar tetep, kita kerja bareng karo pelanggan kanggo nyedhiyakake dhukungan teknik profesional kanggo kompatibilitas LCD sing disesuaikan.

Layanan kustomisasi sing didhukung kalebu: konfigurasi resolusi, optimasi wektu LCD, pangaturan parameter panel eDP, pemrograman EDID (Data Identifikasi Tampilan Lengkap), kustomisasi perangkat kukuh, optimasi kontrol lampu latar, adaptasi konektor, kustomisasi kabel, lan bantuan integrasi mekanik.

Tingkat keluwesan sing dhuwur iki ngidini para pelanggan OEM gampang nggabungake tampilan saka macem-macem produsen panel kanthi biaya desain ulang hardware sing minimal.

Skenario Aplikasi Khas

Papan Konverter LVDS menyang EDP kanggo Tampilan LCD Industri digabungake kanthi akeh ing macem-macem lapangan, kalebu: HMI otomatisasi industri, antarmuka mesin CNC, PC industri sing dipasang, peralatan diagnostik medis, instrumen laboratorium, sistem kontrol sepur, pengontrol signage digital, kios layanan mandiri, peralatan manufaktur cerdas, sistem transportasi cerdas, sistem visi industri, lan peralatan uji portabel.

Tapak sikil sing kompak ndadekake luwih cocok kanggo aplikasi ing ngendi papan instalasi diwatesi.

Spesifikasi Teknis

Antarmuka Input FI-XB30S LVDS

JST 2x15 Pin Antarmuka Input LVDS

FFC-30Pin-0.5mm Jarak Antarmuka Output eDP

Antarmuka Output eDP 2x10 Pin JST

CVILUX 6-Pin 2.0mm Antarmuka Lampu Latar

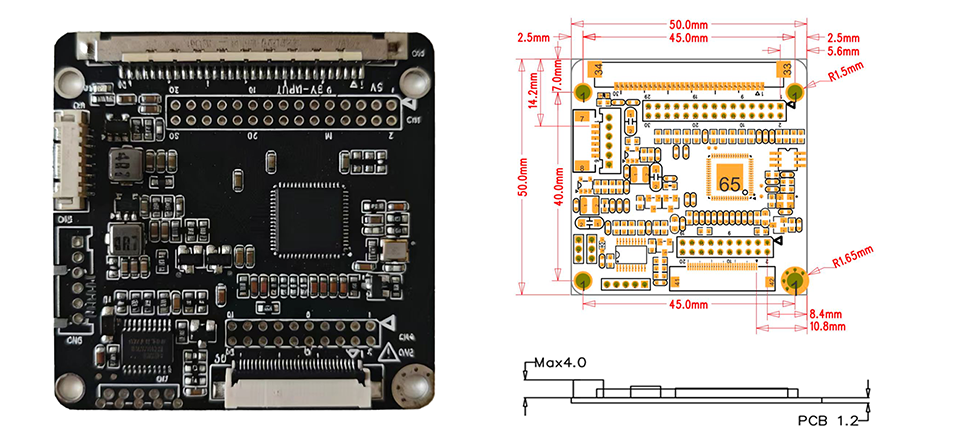

ukuran

Napa Nganyarke saka LVDS menyang Panel LCD eDP?

Industri tampilan terus-terusan transisi saka LVDS menyang antarmuka eDP (Embedded DisplayPort). Mangkene sebabe produsen OEM nggawe switch:

Bandwidth sing luwih dhuwur:eDP ndhukung resolusi sing luwih dhuwur lan tingkat refresh dibandhingake LVDS, mbisakake 4K lan dhuwur-frame-rate tampilan sing LVDS ora bisa nangani.

Kurang Kabel:eDP nggunakake garis sinyal luwih sithik tinimbang LVDS, nyuda kerumitan rute kabel internal lan ningkatake kinerja EMI.

Konsumsi Daya Kurang:eDP beroperasi kanthi voltase sing luwih murah lan kalebu fitur hemat daya, saengga cocog kanggo peralatan sing nganggo baterei lan hemat energi.

Kualitas gambar sing luwih apik:eDP ndhukung kedalaman warna sing luwih dhuwur lan fitur pangolahan gambar sing canggih kaya panel refresh lan tingkat refresh variabel.

Kasedhiya Panel Sabanjure:Produsen LCD saya akeh ngilangi panel LVDS kanggo milih eDP. Nganyarke saiki njamin pasokan panel jangka panjang tanpa ngandelake model LVDS sing mandheg.

Integrasi Sederhana:eDP nggunakake konektor standar lan kabel prasaja, ngurangi wektu perakitan lan kasalahan sambungan potensial.

Kanggo manufaktur peralatan industri, migrasi menyang panel eDP liwat papan konverter nyedhiyakake dalan praktis kanggo teknologi tampilan modern tanpa ngganti pengontrol sing ana.

Skenario Migrasi Umum

Skenario 1: Pengontrol Warisan kanthi Upgrade Panel eDP

Kontroler sing wis ana bisa digunakake kanthi becik nanging mung ngasilake LVDS. Panel LVDS asli ora diterusake, lan mung panggantos eDP sing kasedhiya. Instal papan konverter kita ing antarane pengontrol LVDS lan panel eDP anyar --- ora ana owah-owahan perangkat kukuh ing pengontrol utama sing dibutuhake.

Skenario 2: Pangembangan Produk Anyar kanthi Platform Prosesor sing Ana

Platform prosesor sampeyan ndhukung output LVDS, nanging panel LCD sing cocog kanggo produk anyar sampeyan nggunakake eDP. Tinimbang ngrancang ulang kabeh papan utama, gunakake papan konverter kita kanggo nyepetake jurang antarmuka lan nyepetake wektu-kanggo-pasar.

Skenario 3: Pengadaan Panel Multi-Sumber

Kanggo nyuda resiko chain sumber, sampeyan kudu nduweni kualifikasi sawetara supplier panel LCD --- sawetara nawakake LVDS, liyane eDP. Kanthi papan konverter kita, sampeyan bisa nggawe standar ing siji output pengontrol (LVDS) nalika fleksibel sumber panel antarmuka.

Skenario 4: Nganyarke Lapangan saka Peralatan sing Diterapake

Dasar peralatan sing diinstal nggunakake panel LVDS sing dadi angel kanggo sumber. Papan konverter kita ngidini tim layanan ngganti panel LVDS sing gagal karo panel eDP sing kasedhiya sajrone pangopènan lapangan, ndawakake umur peralatan tanpa upgrade pengontrol sing larang.

Kenapa Pilih AS?

Milih panyedhiya sing bener uga penting kaya milih hardware sing bener. Ora kaya distributor sing mung ngirim papan standar, SKY-TDM nyedhiyakake kolaborasi teknik lengkap ing saindhenging proyek sampeyan.

Kaluwihan Inti Kita

- Produsen Tampilan Tutul Profesional

- Pengalaman Ekstensif ing Integrasi Tampilan Industri

- Pangembangan Firmware Kustomisasi

- Layanan Desain Kabel Kustom

- Tes Kompatibilitas LCD

- ISO 9001Sertifikasi Sistem Manajemen Mutu

- ISO 13485Sertifikasi Sistem Manajemen Mutu Alat Kesehatan

- IATF 16949Sertifikasi Sistem Manajemen Mutu Otomotif

- Rapid Prototyping

- Pasokan Long-Term Stabil

- Dhukungan Teknis Komprehensif Sadurunge lan Sawise Produksi

Tim teknik kita kerja sama karo pelanggan OEM kanggo nyuda risiko pangembangan lan nyepetake wektu produk menyang pasar.

FAQ

Q1: Bisa LVDS to EDP Converter Board kanggo Industrial LCD Displays ndhukung panel LCD eDP?

A: Umume LCD eDP industri bisa didhukung sawise konfigurasi perangkat kukuh. Disaranake nyedhiyakake nomer model LCD kanggo evaluasi kompatibilitas.

Q2: Apa kustomisasi firmware kasedhiya?

A: Nggih. Parameter wektu, resolusi, informasi EDID, lan urutan inisialisasi kabeh bisa disesuaikan.

Q3: Apa sampeyan bisa nyedhiyakake kabel sing cocog?

A: Pancen. Kita nggawe kabel LVDS khusus, kabel eDP, kabel FFC/FPC, lan sabuk kabel lengkap.

Q4: Apa sampeyan bisa nulungi migrasi saka tampilan LVDS sing ora bisa digunakake?

A: Nggih. Iki minangka salah sawijining aplikasi sing paling umum kanggo papan konverter iki. Kita bisa menehi rekomendasi LCD panggantos sing kompatibel lan ngatur konverter kasebut.

Q5: Apa konverter cocok kanggo operasi industri sing terus-terusan?

A: Nggih. Papan kasebut dirancang nggunakake komponen kelas industri sing dimaksudake kanggo operasi jangka panjang lan terus-terusan.

Q6: Apa sampeyan ndhukung pesenan prototipe cilik?

A: Nggih. Sampel teknik kasedhiya sadurunge produksi massal.

Q7: Suwene kasedhiyan produk?

A: Proyek industri asring mbutuhake siklus urip produk sing dawa. Kita ndhukung pasokan jangka panjang lan manajemen siklus urip kanggo pelanggan OEM.

Q8: Apa papan ndhukung input LVDS saluran siji lan saluran ganda?

A: Nggih. Papan ndhukung konfigurasi input LVDS saluran siji (1-jalur) lan dual-saluran (2-jalur). Konfigurasi sing cocog disetel sajrone kustomisasi perangkat kukuh adhedhasar syarat pengontrol lan panel tartamtu.

Q9: Apa resolusi maksimum sing didhukung dening papan konverter iki?

A: Papan ndhukung resolusi nganti1920×1080 @ 60Hzkanggo input LVDS saluran siji lan nganti2560×1440 @ 60Hzkanggo input LVDS dual-channel, gumantung ing specifications panel lan kualitas kabel. Kanggo panel resolusi sing luwih dhuwur, hubungi tim teknik kanggo evaluasi kompatibilitas.
