HDMI lan VGA lan DVI kanggo LVDS Industrial LCD Controller Board

Akeh proyek tampilan industri mbutuhake ngonversi output video PC standar --- HDMI, VGA, utawa DVI --- menyang sinyal LVDS sing nyopir panel LCD TFT industri. Nalika papan multi-antarmuka ndhukung DP, Type-C, lan eDP, umume peralatan pabrik (PLC, PC industri, lan pengontrol warisan) isih nggunakake HDMI, VGA, utawa DVI minangka output utama.

SKY-TDMHDMI lan VGA lan DVI kanggo LVDS Industrial LCD Controller Boardalamat kabutuhan tartamtu iki. Iki nampa telung sumber video sing paling umum ditemokake ing komputer industri lan drive panel LVDS tanpa mbutuhake adaptor DP-kanggo-HDMI utawa kabel konversi Tipe-C --- ngirit biaya lan nyuda potensial kegagalan ing rantai sinyal.

Kita wis nyedhiyakake papan iki kanggo manufaktur peralatan kanggo nganyarke panel HMI, panggantos tampilan mesin CNC, lan integrasi tampilan cart medis ing ngendi output video standar kudu nyambung menyang panel industri LVDS. Kanggo pelanggan sing wis nggunakake sumber HDMI, VGA, utawa DVI lan panel LVDS, papan iki menehi solusi langsung tanpa mbayar fitur DP, Type-C, utawa eDP sing ora digunakake.

Fitur Utama

1. Telung Input Standar kanggo PC Industri

- HDMI ndhukung PC industri modern lan sistem sing dipasang

- VGA nyambung menyang pengontrol warisan lan hardware lawas

- DVI nyedhiyakake jalur sinyal digital kanggo workstation industri

- Ora ana dhukungan DP utawa Type-C tegese biaya sing luwih murah kanggo aplikasi standar

2. LVDS Panel Driving Optimized

- Ndhukung siji / dual-saluran LVDS output nganti1920×1080 @ 60Hz

- Kompatibel karo panel LVDS 6-bit, 8-bit, lan 10-bit

- Tegangan panel dipilih (3.3V / 5V / 12V) kanggo macem-macem model LCD

- Parameter wektu sing bisa diatur kanggo syarat khusus panel

3. Integritas Sinyal Kelas Industri

- Desain EMI sing sithik nyuda gangguan karo peralatan sing cedhak

- Input DC Wide (8-25V) kanggo sistem daya industri 12V utawa 24V

- Driver lampu mburi terpadu karo kontrol padhange PWM

- Output gambar stabil ing fluktuasi daya pabrik

4. Integrasi Sederhana kanggo OEMs

- Konektor output JST 2x15 LVDS standar cocog karo kabel panel umum

- Ukuran PCB kompak mathuk paling lamp tampilan industri

- Solusi papan tunggal ngilangi kothak konverter eksternal

- Pasokan siklus urip jangka panjang kanggo produksi peralatan multi-taun

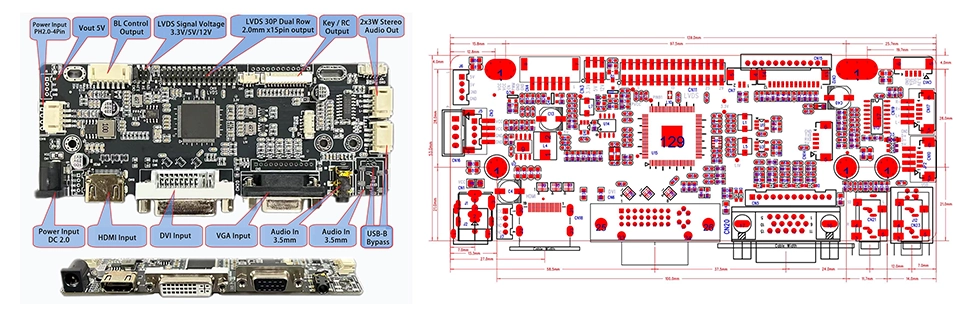

Antarmuka lan Dimensi

Antarmuka Output LVDS 2x15 Pin JST

6-Pin 2.0mm Backlight Antarmuka

Aplikasi Khas

HDMI lan VGA lan DVI menyang LVDS Industrial LCD Controller Board utamane dirancang kanggo aplikasi industri, nyedhiyakake stabilitas sing luar biasa. Iki digunakake kanthi akeh ing macem-macem industri, kalebu panel HMI otomasi industri, terminal operator mesin CNC, peralatan pemantauan medis lan pasien, PC panel industri lan pengontrol sing dipasang, monitor tutul pigura mbukak, kios layanan mandiri lan terminal interaktif, sistem POS ritel, tampilan transportasi ing papan, lan peralatan produksi pabrik sing cerdas.

Nalika Pilih Papan Iki vs Papan Multi-Interface

Papan Kontrol Endi sing Cocok karo Proyek Sampeyan?

SKY-TDM nawakake loro papan kontrol LCD industri. Mangkene carane milih:

Pilih Papan Iki (HDMI/VGA/DVI to LVDS) yen:

- Sumber video sampeyan mung HDMI, VGA, utawa DVI (ora dibutuhake DP/Tipe-C)

- Panel LCD sampeyan nggunakake antarmuka LVDS (ora ana panel eDP)

- Sampeyan butuh solusi sing dioptimalake biaya kanggo aplikasi industri standar

- Sampeyan pengin supaya ora mbayar kanggo DP Alt Mode, Tipe-C, utawa fitur eDP

- Sampeyan nganyarke peralatan sing wis ana sing wis duwe output HDMI / VGA / DVI

Pilih Papan Multi-Interface (HDMI/DP/VGA/Type-C to LVDS/eDP) yen:

- Sistem sampeyan kalebu sumber video DisplayPort utawa USB Type-C

- Sampeyan butuh dhukungan panel eDP

- Sampeyan ngembangake platform anyar kanthi macem-macem syarat input video

- Aplikasi sampeyan mbutuhake dhukungan resolusi 4K

- Sampeyan mbutuhake keluwesan antarmuka maksimum kanggo mangsa-proofing

Kanggo umume aplikasi otomatisasi industri, medis, lan kios kanthi output PC standar lan panel LVDS, papan iki nyedhiyakake keseimbangan fungsional lan biaya sing optimal.

Apa Pilih SKY-TDM

✔ Reliabilitas Kelas Industri

Dibangun nganggo komponen elektronik premium kanggo njamin operasi sing stabil lan tahan suwe ing lingkungan industri sing atos.

✔ Ekosistem Tampilan Siji Mandeg

Kita nyedhiyakake panel LCD, layar tutul, papan pengontrol, ikatan optik, lan kabel tampilan khusus, supaya bisa tuku siji sumber kanggo kabeh perakitan tampilan sampeyan.

✔ Kustomisasi OEM & ODM lengkap

Tim kita ndhukung kanthi lengkap kabutuhan kustomisasi sampeyan. Kita bisa ngatur tampilan fisik produk, antarmuka, kabel sinyal, lan input / output daya miturut syarat tartamtu.

✔ Pasokan Stabil Jangka Panjang

Manajemen Strict Bill of Materials (BOM) nyegah komponen obsolescence dadakan, sing penting kanggo piranti industri sing mbutuhake dhukungan produksi multi-taun.

✔ Dhukungan Teknik khusus

Tim kita bakal ngetutake sampeyan saka tahap validasi prototipe nganti produksi massal, terus-terusan nglacak masalah tes lan menehi solusi teknis.

Jaminan Mutu

Kabeh HDMI lan VGA lan DVI menyang LVDS Industrial LCD Controller Board ngalami proses inspeksi standar lan suite lengkap prosedur testing ketat. Kita nindakake 100% verifikasi fungsional lengkap, integritas sinyal lan tes stabilitas output, tes burn-in terus-terusan (kasedhiya yen dijaluk), tes siklus stabilitas pasokan listrik, lan verifikasi komunikasi antarmuka lengkap. Langkah-langkah kasebut njamin kegunaan lan integritas saben produk sadurunge dikirim. Skrining kualitas sing ketat nyilikake risiko kegagalan lapangan kanggo OEM peralatan industri ing aplikasi pangguna pungkasan.

FAQ

Q1: Apa prabédan utama antarane papan iki lan papan multi-antarmuka SKY-TDM?

A: Papan iki fokus ing input HDMI, VGA, lan DVI kanthi output LVDS --- telung antarmuka sing paling umum ditemokake ing PC industri lan pengontrol warisan. Nawakake solusi sing dioptimalake biaya kanggo aplikasi standar ing ngendi DP, Type-C, lan eDP ora dibutuhake.

Q2: Apa papan iki bisa ndhukung resolusi sing luwih dhuwur tinimbang 1920 × 1080?

A: Papan iki dioptimalake kanggo panel LVDS industri nganti1920×1080 @ 60Hz. Kanggo aplikasi resolusi 4K utawa luwih kanthi panel eDP, disaranake papan multi-antarmuka sing ndhukung output eDP.

Q3: Apa aku bisa nggunakake papan iki nganggo pasokan listrik 12V lan 24V?

A: Nggih. Papan ndhukung sawetara input DC sudhut8 V kanggo 25 V, dadi kompatibel karo sistem daya industri 12V lan 24V sing umum ditemokake ing otomatisasi pabrik lan peralatan medis.

Q4: Kepiye carane ngerti yen panel LCDku kompatibel?

A: Mangga wenehi nomer model panel LCD. Tim teknik kita bakal verifikasi pemetaan pin LVDS, voltase panel, paramèter wektu, lan kompatibilitas résolusi. Kita uga bisa nyedhiyakake kabel LVDS sing cocog.

Q5: Apa papan iki kompatibel karo layar tutul resistif lan kapasitif?

A: Nggih. Kita ndhukung integrasi antarmuka tutul kanggo PCAP lan layar tutul resistif liwat USB, I²C, utawa UART. Papan bisa dipasangake karo controller tutul minangka bagéan saka solusi tampilan lengkap.

Q6: Apa siklus urip sing khas kanggo HDMI lan VGA lan DVI menyang Papan Pengontrol LCD Industri LVDS?

A: Papan iki dirancang kanthi sumber komponen jangka panjang kanggo peralatan industri sing mbutuhake dhukungan produksi 8-15 taun. Kita njaga kontrol BOM sing ketat kanggo nyegah obsolescence komponen dadakan.

Q7: Apa sampeyan nyedhiyakake perangkat kukuh sing cocog karo panel?

A: Nggih. Kita ngatur perangkat kukuh kanggo panel LCD tartamtu wektu, résolusi, lan paramèter operasi. Iki njamin integrasi plug-and-play karo panel tampilan sampeyan.

Hubungi Kita

Apa sampeyan nyedhiyakake papan pengontrol LCD industri sing bisa dipercaya kanggo proyek tampilan sing dipasang?

Apa sampeyan mbutuhake HDMI / VGA / DVI standar kanggo papan driver LVDS utawa rakitan tampilan sing disesuaikan, tim teknik SKY-TDM ndhukung proyek sampeyan saka konsep awal nganti manufaktur massal.

Mangga wenehi rincian ing ngisor iki ing pitakonan sampeyan:

• Nomer model panel LCD sing tepat

• Ukuran tampilan lan resolusi asli

• Antarmuka input video sing dibutuhake

• Spesifikasi voltase operasi

• Jinis layar demek (yen ana)

• Target aplikasi lan lingkungan operasi

• Kira-kira jumlah pesenan taunan

• syarat pangaturan dhewe rinci

Insinyur kita bakal ngevaluasi spesifikasi sampeyan, menehi rekomendasi hardware sing cocog, gambar teknis lan kutipan kompetitif sajrone 24 jam.
