Nalika peralatan industri perlu input video fleksibel lan panyambungan LCD TFT dipercaya, ing2-HDMI kanggo LVDS TTL Antarmuka Papan ADsakaSKY-TDMmenehi solusi controller praktis. Dirancang kanggo integrasi tampilan industri, ndhukung input HDMI dobel, output LVDS lan TTL, perangkat kukuh sing bisa dikonfigurasi, lan panel LCD saka 7 nganti 32 inci, mbantu pangembang OEM nyederhanakake integrasi hardware lan nyuda gaweyan pangembangan.
Pengontrol tampilan kudu nindakake luwih saka ngonversi sinyal video. Sampeyan kudu cocog karo antarmuka LCD, njaga transmisi gambar sing stabil, ndhukung wektu panel sing dibutuhake, lan tetep bisa dipercaya sajrone siklus urip peralatan. Ing2-HDMI kanggo LVDS TTL Antarmuka Papan ADdirancang watara syarat praktis iki. Kanthi nampa loro sumber video HDMI lan nyedhiyakake antarmuka output LVDS utawa RGB TTL, menehi desainer peralatan luwih fleksibel nalika milih panel LCD TFT industri. Firmware sing bisa dikonfigurasi uga bisa diadaptasi menyang resolusi, wektu, definisi antarmuka, kontrol lampu latar, setelan OSD, lan syarat proyek liyane. Iki ndadekake papan kasebut cocog kanggo otomatisasi industri, peralatan medis, kios layanan mandiri, signage digital, peralatan transportasi, lan sistem tampilan sing dipasang.
Daftar Isi
- Apa Papan AD Antarmuka 2-HDMI menyang LVDS TTL?
- Napa Input HDMI Ganda Penting ing Tampilan Industri?
- Kepiye Output LVDS lan TTL Ngapikake Kompatibilitas LCD?
- Apa Fitur Utama sing Perlu Ditimbang?
- Ngendi Pengontrol Tampilan Iki Bisa Digunakake?
- Kepiye Nggawe Integrasi Tampilan OEM?
- Gambaran Umum Teknis Dewan Kontrol
- Pitakonan sing Sering Ditakoni
- Entuk Solusi Tampilan Industri Kustom

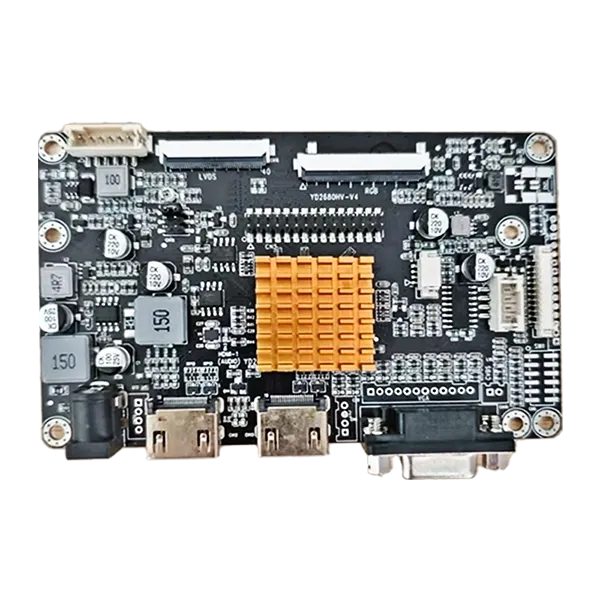

Apa Papan AD Antarmuka 2-HDMI menyang LVDS TTL?
Papan AD tampilan, biasa disebut papan pengontrol LCD, minangka titik sambungan antarane sumber video lan panel LCD. Ing peralatan industri, sumber video bisa menehi sinyal HDMI nalika panel TFT LCD sing dipilih mbutuhake antarmuka LVDS utawa TTL. Kontroler nerjemahake lan ngolah sinyal video sing mlebu supaya bisa dikirim menyang antarmuka LCD sing cocog.
Ing2-HDMI kanggo LVDS TTL Antarmuka Papan ADdirancang khusus kanggo jinis integrasi iki. Ndhukung loro input video HDMI lan bisa nyedhiyakake output LVDS utawa RGB TTL kanggo panel LCD TFT industri sing kompatibel. Miturut spesifikasi produk, bisa dikonfigurasi kanggo tampilan TFT industri saka kira-kira 7 nganti 32 inci, gumantung saka syarat panel tartamtu.
Kanggo proyek OEM, pendekatan iki bisa nyuda kabutuhan kanggo ngrancang ulang kabeh tampilan elektronik nalika ngganti model panel utawa konfigurasi peralatan. Nanging, insinyur bisa milih konfigurasi pengontrol sing cocog lan verifikasi resolusi LCD, wektu, definisi antarmuka, lan syarat daya.
Napa Input HDMI Ganda Penting ing Tampilan Industri?
Sistem industri saya akeh nggunakake macem-macem sumber video. Contone, mesin bisa uga kudu nampilake informasi saka komputer nalika uga nampa sinyal saka kamera industri, sistem inspeksi, komputer sing dipasang, utawa unit pangolahan sekunder.
Kontroler karo rong input HDMI nyedhiyakake cara sing trep kanggo nyambungake rong sumber video digital lan ngalih ing antarane. Iki bisa nggawe arsitektur sistem luwih fleksibel tanpa mbutuhake piranti ngoper eksternal tambahan ing saben aplikasi.
- Akeh sumber video:Loro input HDMI nyedhiyakake keluwesan sistem sing luwih gedhe.
- Integrasi sistem:Ngalih sumber video bisa digabung menyang arsitektur tampilan.
- Nganyarke peralatan:Sistem sing wis ana bisa diadaptasi menyang sumber video basis HDMI anyar.
- fleksibilitas desain:Insinyur bisa mbangun sistem tampilan ing macem-macem konfigurasi sumber.
Fitur iki utamané migunani kanggo sistem HMI industri, terminal kontrol, peralatan inspeksi, kios, lan produk liyane sing keluwesan tampilan-sumber penting.
Kepiye Output LVDS lan TTL Ngapikake Kompatibilitas LCD?
Panel LCD ora kabeh nggunakake antarmuka listrik sing padha. Loro antarmuka sing umum ditemokake ing aplikasi TFT industri yaiku LVDS lan TTL / RGB. Milih antarmuka pengontrol sing salah bisa nyebabake ora cocog, gambar sing ora stabil, utawa desain ulang hardware tambahan.
Ndhukung output LVDS lan TTL menehi perancang sistem luwih akeh pilihan nalika milih panel LCD sing kompatibel. Sambungan LVDS controller kalebu pasangan sinyal diferensial khusus, nalika antarmuka TTL menehi data RGB lan sinyal sinkronisasi kanggo panel sing kompatibel.
| Antarmuka | Fungsi Khas | Nilai Integrasi |
|---|---|---|
| LVDS | Transmisi data LCD diferensial kanthi kacepetan dhuwur | Cocog kanggo akeh panel LCD TFT industri |
| TTL / RGB | Data tampilan RGB paralel lan sinyal wektu | Ndhukung panel TFT antarmuka TTL sing kompatibel |
| HDMI | Input sumber video digital | Sambungan trep kanggo peralatan video modern |
Insinyur kudu tansah ngonfirmasi model LCD, resolusi, parameter wektu, syarat voltase, konfigurasi konektor, lan pemetaan pin sadurunge produksi. Kompatibilitas antarmuka gumantung ing spesifikasi panel lengkap tinimbang jeneng antarmuka piyambak.
Apa Fitur Utama sing Perlu Ditimbang?
Milih pengontrol LCD industri mbutuhake luwih saka mriksa apa konektor input lan output cocog karo fisik. Spesifikasi listrik, konfigurasi perangkat kukuh, wektu panel, syarat lampu latar, lan pertimbangan pasokan jangka panjang kabeh bisa mengaruhi linuwih proyek.
Input Video HDMI Dual
Loro input HDMI ngidini desainer peralatan nyambungake sawetara sumber video digital lan milih sumber sing cocog miturut syarat sistem.
Dhukungan Output LVDS lan TTL
Ndhukung loro jinis output ngembangake sawetara panel LCD TFT sing kompatibel lan bisa nyuda desain ulang hardware nalika proyek OEM nggunakake konfigurasi tampilan sing beda.
Konfigurasi Firmware Fleksibel
Firmware bisa disesuaikan miturut resolusi LCD, paramèter wektu, definisi antarmuka, syarat OSD, logo wiwitan, lan setelan khusus aplikasi liyane. Iki penting banget kanggo peralatan OEM lan ODM ing ngendi konfigurasi pengontrol standar bisa uga ora cukup.
Desain Berorientasi Industri
Papan kasebut dimaksudake kanggo aplikasi industri sing terus-terusan, kanthi pertimbangan desain fokus ing pamrosesan sinyal sing stabil, pengurangan gangguan, kasedhiyan komponen, lan operasi jangka panjang.
Integrasi kompak
Papan pengontrol sing darmabakti bisa nyederhanakake arsitektur tampilan internal peralatan sing dipasang, ngewangi para insinyur ngatur sambungan LCD, kontrol lampu latar, konversi sinyal, lan fungsi tampilan sing gegandhengan ing platform hardware sing ditemtokake.
Ngendi Pengontrol Tampilan Iki Bisa Digunakake?
Amarga controller nggabungke keluwesan input HDMI karo LVDS lan TTL LCD pilihan output, iku bisa ngawula sawetara sing godhongé amba saka ditempelake lan aplikasi tampilan industri.
| Aplikasi | Apa Controller Migunani |
|---|---|
| Otomasi Industri | Nyambungake sumber video digital karo panel tampilan TFT industri |
| Peralatan Medis | Ndhukung konfigurasi tampilan khusus kanggo peralatan khusus |
| Kios Layanan Mandhiri | Nyedhiyakake input video fleksibel lan integrasi LCD sing dipasang |
| Tandha Digital | Mbisakake sumber konten adhedhasar HDMI kanggo nyopir panel LCD sing kompatibel |
| Piranti Transportasi | Ndhukung sistem tampilan sing dipasang sing mbutuhake operasi sing stabil |
| Sistem Embedded | Nawakake antarmuka sing bisa dikonfigurasi kanggo desain tampilan khusus aplikasi |
Konfigurasi sing cocog gumantung ing lingkungan operasi peralatan, model LCD, sumber video, resolusi, ruang mekanik, lan arsitektur daya. Mulane, verifikasi teknik kudu rampung sadurunge produksi massal.
Kepiye Nggawe Integrasi Tampilan OEM?
Integrasi tampilan bisa dadi rumit nalika proyek OEM mbutuhake panel LCD, layar demek, pengontrol, kabel, perangkat kukuh, lampu latar, lan struktur mekanik supaya bisa digunakake bebarengan. Papan pengontrol sing bisa dikonfigurasi ing sekitar LCD target bisa nyuda sawetara tantangan integrasi kasebut.
SKY-TDM nyedhiyakake layanan teknik tampilan sing nyakup pilihan LCD, konfigurasi pengontrol, kustomisasi layar tutul, ikatan optik, kaca tutup, kabel antarmuka, lan syarat integrasi tampilan sing gegandhengan. Sistem manajemen mutu kalebu sertifikasi ISO 9001, ISO 13485, lan IATF 16949, dene papan pengontrol ngalami uji fungsional sadurunge dikirim miturut informasi produk perusahaan.
Kanggo pelanggan OEM lan ODM, dhukungan teknik bisa kalebu:
- Resolusi LCD lan konfigurasi wektu
- LVDS pin pemetaan lan imbuhan wektu TTL
- Optimasi firmware
- Kontrol lampu mburi lan padhang
- Konfigurasi basa OSD
- Kustomisasi logo wiwitan
- Pin kabel lan konfigurasi konektor
- Persyaratan pemasangan mekanik
- LCD lan panel tutul cocog
Pendekatan terpadu iki bisa dadi penting banget kanggo proyek sing kompatibilitas tampilan lan kasedhiyan komponen jangka panjang minangka pertimbangan desain sing penting.
Gambaran Umum Teknis Dewan Kontrol
Tabel ing ngisor iki ngringkes karakteristik penting saka solusi controller iki lan nerangake relevansi praktis nalika pangembangan sistem tampilan.
| Spesifikasi / Fitur | Konfigurasi kasedhiya | Manfaat Teknik |
|---|---|---|
| Video Input | 2 × HDMI | Ndhukung sawetara sumber video digital |
| LCD Output | LVDS lan TTL / RGB | Mbukak pilihan LCD sing kompatibel |
| Range Ukuran LCD | Kira-kira 7-32 inci | Cocog kanggo macem-macem format tampilan industri |
| Firmware | Bisa dikonfigurasi | Ndhukung paramèter tampilan khusus proyek |
| Konektor LVDS | JST 2×15 pin | Nyedhiyani sambungan sinyal tampilan diferensial |
| LVDS FFC | 40-pin, 0,5 mm | Ndhukung sambungan panel LCD sing kompatibel |
| TTL T-CON | 50-pin FFC | Nyedhiyani sambungan sinyal RGB lan wektu |
| Antarmuka Lampu Latar | PH2.0 6-pin | Ndhukung daya lan kontrol lampu latar sing kompatibel |
Définisi pin nyata lan konfigurasi listrik kudu tansah dipriksa marang lembar data LCD target. Contone, antarmuka LVDS nggunakake pasangan sinyal TX diferensial, nalika antarmuka TTL kalebu data RGB, DE, VS, HS, DCLK, lan sinyal kontrol sing gegandhengan. Pemetaan pin sing bener penting kanggo integrasi sing sukses.
Pitakonan sing Sering Ditakoni
1. Apa panel LCD bisa disambungake menyang controller iki?
Kontroler bisa dikonfigurasi kanggo macem-macem panel LCD TFT industri nggunakake antarmuka LVDS utawa TTL sing kompatibel. Panel ing kisaran 7-32 inci kira-kira bisa didhukung gumantung saka model tartamtu lan syarat listrik. Nyedhiyakake nomer model LCD ngidini tim teknik kanggo verifikasi kompatibilitas.
2. Apa firmware bisa disesuaikan kanggo proyek OEM?
ya wis. Kustomisasi firmware bisa nutupi resolusi LCD, paramèter wektu, definisi antarmuka, setelan OSD, logo wiwitan, lan syarat khusus proyek liyane.
3. Apa papan ndhukung panel LCD LVDS lan TTL?
ya wis. Kontroler dirancang kanggo nyedhiyakake pilihan output LVDS lan RGB TTL, ngidini kanggo ndhukung konfigurasi LCD TFT industri sing kompatibel.
4. Bisa loro sumber HDMI disambungake ing wektu sing padha?
Papan kasebut nyedhiyakake rong antarmuka input HDMI, ngidini rong sumber video digital sing kompatibel bisa digabung menyang sistem tampilan kanthi pilihan sumber miturut aplikasi sing dikonfigurasi.
5. Apa controller iki cocok kanggo aplikasi industri terus?
Produk kasebut dirancang kanggo aplikasi industri lan operasi terus-terusan, kanthi penekanan ing pamrosesan sinyal sing stabil, kontrol interferensi, komponen sing berorientasi industri, lan pertimbangan pasokan jangka panjang.
6. Bisa SKY-TDM nyuplai perakitan tampilan lengkap?
ya wis. SKY-TDM bisa ndhukung syarat integrasi tampilan sing luwih jembar, kalebu panel LCD industri, layar tutul kapasitif utawa resistif, papan pengontrol, kabel antarmuka, ikatan optik, kaca tutup, lan layanan teknik OEM/ODM sing gegandhengan.
Entuk Solusi Tampilan Industri Kustom
Milih pengontrol LCD sing tepat minangka langkah penting kanggo mbangun sistem tampilan industri sing stabil. Kanthi input HDMI dobel, kompatibilitas output LVDS lan TTL, perangkat kukuh sing bisa dikonfigurasi, lan dhukungan teknik kanggo pencocokan lan integrasi LCD, pengontrol iki bisa mbantu pangembang OEM nggawe sistem tampilan babagan syarat teknis tartamtu. Yen sampeyan ngevaluasi HMI industri anyar, piranti medis, kios, tampilan transportasi, utawa proyek peralatan sing dipasang, sinau luwih lengkap babagan Papan AD Antarmuka 2-HDMI nganti LVDS TTL lanhubungi kitakaro model LCD, resolusi, jinis antarmuka, jumlah, lan syarat proyek. SKY-TDM bisa mbantu verifikasi kompatibilitas lan ngembangake solusi tampilan praktis kanggo aplikasi sampeyan.
