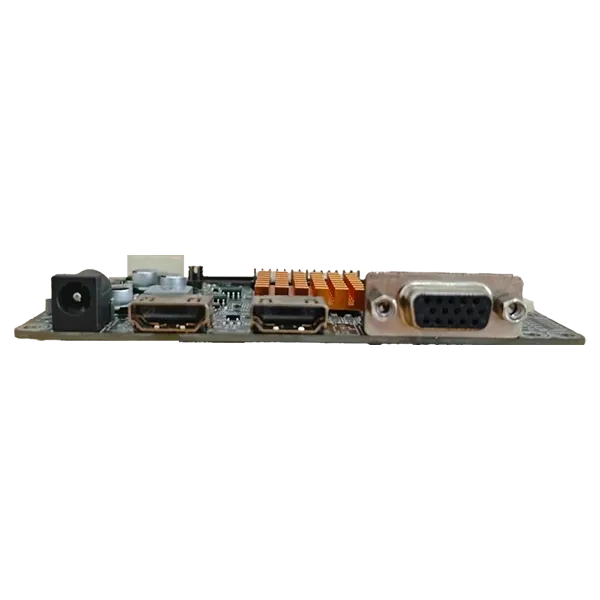

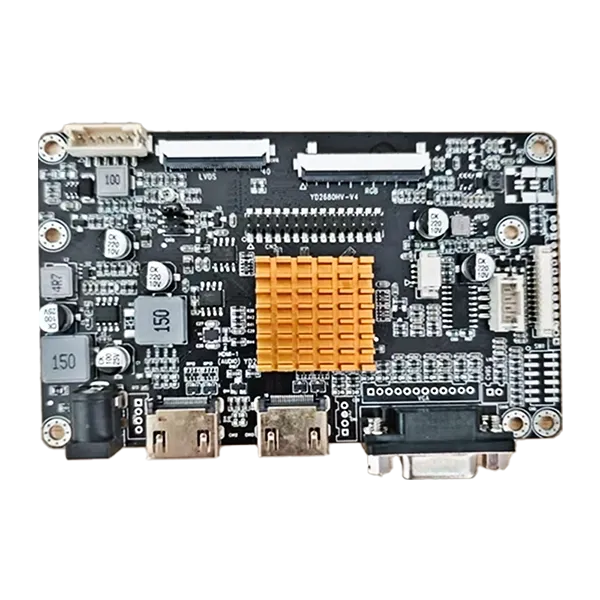

Peralatan industri modern mbutuhake antarmuka tampilan sing fleksibel, kualitas gambar sing apik banget, lan siklus urip produk sing dawa. kita2-HDMI kanggo LVDS TTL Antarmuka Papan ADdikembangake khusus kanggo produsen peralatan OEM sing kudu nyambungake sumber sinyal HDMI menyang panel LCD TFT industri.

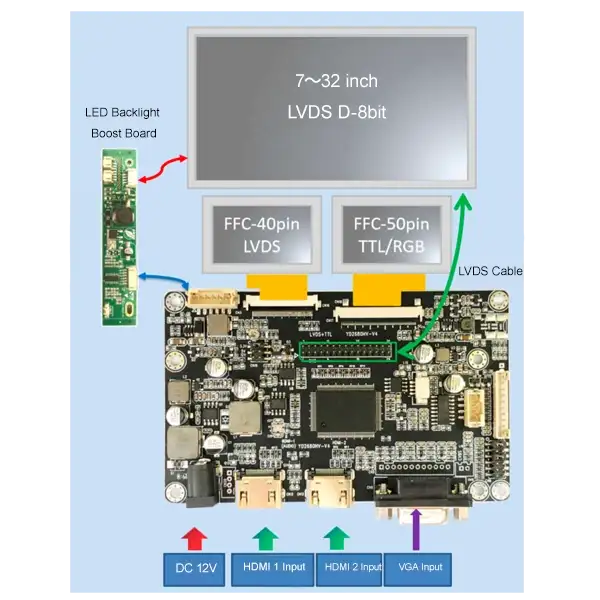

Ndhukunginput video HDMI dual, Papan controller ngowahi sinyal digital menyang LVDS utawa TTL antarmuka, nggawe cocok kanggo sawetara saka sudhut panel LCD saka macem-macem manufaktur. Apa sampeyan nganyarke tampilan sing wis ana utawa ngembangake sistem sing dipasang anyar, papan pengontrol iki nawakake solusi sing dipercaya lan larang.
Ora kaya papan tampilan konsumen, dioptimalake kanggo operasi industri sing terus-terusan kanthi kinerja stabil, karakteristik EMC sing apik, lan kasedhiyan komponen jangka panjang.
Input HDMI Dual:Ndhukung ngalih ing antarane rong sumber sinyal HDMI, kanthi signifikan ningkatake keluwesan sistem.
Dual LVDS & TTL Output:Ndhukung panel LCD LVDS lan RGB TTL (Parallel RGB), kanthi efektif nyuda biaya desain ulang hardware.
Kompatibilitas LCD ekstensif:Kompatibel karo panel TFT LCD industri kiro-kiro saka 7 kanggo 32 inci (customizable adhedhasar specifications panel tartamtu).
Kualitas Gambar Unggul:Fitur pangolahan gambar HD, gangguan sinyal sing sithik, kinerja warna sing stabil, lan wektu nanggepi cepet.
Desain Kelas Industri:Direkayasa kanggo lingkungan industri sing atos lan operasi jangka panjang sing terus-terusan.
Konfigurasi Firmware Fleksibel:Ndhukung pangembangan perangkat kukuh sing disesuaikan adhedhasar resolusi LCD, paramèter wektu, definisi antarmuka, lan syarat pelanggan tartamtu.
Cocog kanggo otomatisasi industri, piranti medis, kios layanan mandiri, signage digital, lan tampilan sing dipasang, papan iki kanthi sampurna nyukupi standar industri kasebut.
Dibangun kanggo tahan lingkungan industri sing nuntut, papan iki nduweni sinyal lan proteksi voltase canggih. Kanthi efektif ngilangake gangguan sinyal lan ora stabil tampilan, njamin kinerja tanpa cacat sanajan ing kahanan sing paling rumit.
Ora kaya pemasok papan pengontrol sing mung nyedhiyakake komponen elektronik, kita minangka produsen layar tutul profesional sing darmabakti kanggo ngirim layanan integrasi tampilan lengkap. Kapabilitas Inti Kita kalebu:
Kita mbantu milih LCD kelas industri sing cocog, ngatur layar tutul kapasitif utawa resistif, ngatur papan pengontrol LCD, nyedhiyakake ikatan optik kanggo modul LCD, ngatur kaca tutup, lan nyedhiyakake rakitan kabel antarmuka LCD sing cocog. Iki kanthi signifikan nyuda kerumitan sumber lan kanthi efektif nyepetake siklus pangembangan produk sampeyan.
We offer opsi pangaturan dhewe lengkap, kalebu konfigurasi résolusi LCD, LVDS pin pemetaan, pangaturan wektu TTL, optimasi firmware, lampu latar lan kontrol padhange, basa menu OSD, kustomisasi logo wiwitan, definisi pin kabel, pangaturan dhewe jinis konektor, lan syarat struktur pemasangan mechanical. Kita banget kasengsem ing kolaborasi karo pelanggan ing proyek OEM lan ODM.
Minangka pabrik layar tutul profesional, kita nggabungake manajemen kualitas sing ketat menyang saben langkah proses produksi kita. Sertifikasi sistem manufaktur kita kalebuISO 9001Sistem Manajemen Mutu,ISO 13485Sistem Manajemen Kualitas Piranti Medis, lanIATF 16949Sistem Manajemen Mutu Otomotif. Saben papan pengontrol ngalami tes fungsional sing ketat sadurunge dikirim kanggo njamin operasi sing stabil lan kompatibilitas sing sampurna karo panel tampilan pelanggan.
| Fitur | keuntungan |
| Dual HDMI Input | Pilihan sumber video fleksibel |
| LVDS & TTL Output | Ndhukung sawetara jinis antarmuka LCD |
| Komponen Industri | urip dawa layanan |
| Pangolahan Sinyal Stabil | Gambar sing cetha kanthi gangguan minimal |
| Kustomisasi Firmware | Cocog karo panel LCD sing beda |
| Desain PCB sing kompak | Gampang integrasi menyang peralatan sing dipasang |
| Pasokan Jangka Panjang | Becik kanggo manajemen siklus urip industri |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | siyaga |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ON/OFF |
| 5 | 5V/12V (Tipe) |
| 6 | 5V/12V (Tipe) |
Akeh proyek industri gagal amarga masalah kompatibilitas ing antarane panel LCD, layar tutul, kabel, perangkat kukuh, lan papan pengontrol. Kita mbantu ngilangi risiko kasebut kanthi nyedhiyakake layanan ing ngisor iki:
- Solusi cocog tampilan lengkap
- Konfigurasi wektu LCD
- Verifikasi antarmuka
- Tes kompatibilitas tutul
- kasedhiyan produk jangka panjang
- Dhukungan teknik sajrone siklus urip proyek sampeyan
Layanan lengkap iki dirancang kanggo nyukupi kabutuhan produk sampeyan. Tinimbang sumber komponen individu, pelanggan nampa solusi tampilan lengkap diverifikasi. Iki ora mung ngirit wektu teknik lan R&D, nanging uga nyuda risiko pangembangan.
A: Iki 2-HDMI kanggo LVDS TTL Interface AD Papan bisa diatur kanggo ndhukung sawetara saka sudhut industri panel TFT LCD karo LVDS utawa TTL antarmuka. Mangga wenehi nomer model LCD tartamtu kanggo verifikasi kompatibilitas.
A: Nggih. Kita nyedhiyakake perangkat kukuh khusus adhedhasar resolusi LCD, paramèter wektu, definisi antarmuka, lan syarat aplikasi tartamtu.
A: Nggih. Kanggo proyek OEM, kita ndhukung kustomisasi logo boot, setelan multi-basa, fungsi OSD, lan macem-macem paramèter tampilan.
A: Nggih. Papan kasebut dirancang kanthi komponen kelas industri, khusus dibangun kanggo operasi jangka panjang lan terus-terusan ing lingkungan sing nuntut.
A: Pancen. Kita bisa nyedhiyakake solusi lengkap siji-mandeg sing kalebu panel LCD, layar tutul, papan pengontrol, kabel, ikatan optik, lan integrasi mekanik.
A: Nggih. Tim teknik kita mbantu pencocokan LCD, pangembangan perangkat kukuh, konfigurasi antarmuka, lan integrasi proyek.
Nggolek papan pengontrol LCD HDMI nganti LVDS / TTL sing dipercaya kanggo proyek sabanjure?
Tim teknik kita bakal nulung sampeyan kanthi cepet cocog karo papan pengontrol sing paling cocog lan ngatur perangkat kukuh, nyedhiyakake solusi tampilan lengkap sing disesuaikan khusus kanggo aplikasi sampeyan. Kanthi nggabungake panel LCD kelas industri, layar tutul, papan pengontrol, ikatan optik, lan dhukungan teknik OEM menyang rantai pasokan tunggal, kita darmabakti kanggo mbantu para pelanggan nyepetake siklus pangembangan, nyuda risiko integrasi, lan nyepetake wektu menyang pasar.
