Peralatan industri modern gumantung banget marang sistem tampilan kinerja dhuwur kanggo nyedhiyakake operator informasi sing jelas, stabil, lan wektu nyata. Nanging, panel LCD sing beda kerep nggunakake antarmuka komunikasi sing beda, nggawe tantangan kompatibilitas sajrone nganyarke peralatan, integrasi sistem, lan proyek panggantos tampilan. AnLVDS kanggo Papan Konversi Sinyal TTLmenehi solusi efektif dening Ngonversi sinyal LVDS menyang TTL / sinyal output RGB, saéngga engineers kanggo nyambungake sistem kontrol majeng karo panel TFT LCD ana basis TTL.
Artikel iki nerangake cara kerja Papan Konversi Sinyal LVDS menyang TTL, kenapa penting kanggo aplikasi industri, tantangan apa sing diatasi, lan kepiye produsen bisa milih solusi konversi sing dipercaya. Kanthi pengalaman tampilan industri profesional, SKY-TDM nyedhiyakake papan konversi khusus sing dirancang kanggo operasi sing stabil, umur layanan sing dawa, lan integrasi sing fleksibel.
| Bagean | Topik Utama | tujuane |
|---|---|---|
| Dhasar Antarmuka Tampilan | Ngerteni teknologi LVDS lan TTL | Bantuan insinyur ngenali syarat kompatibilitas |
| Teknologi Konversi | Cara pangolahan lan transmisi sinyal | Nerangake carane konversi nambah sambungan sistem |
| Wuku Industrial | Reliabilitas, keluwesan, lan nyuda biaya | Ngatasi tantangan teknik praktis |
| Panduan Pilihan | Faktor teknis penting | Ndhukung keputusan tuku sing luwih apik |
Ing sistem tampilan industri, kompatibilitas komunikasi antarane pengontrol utama lan panel LCD minangka salah sawijining faktor sing paling penting sing mengaruhi kinerja produk. Teknologi tampilan generasi sing beda-beda bisa uga nggunakake standar sinyal sing beda. Akeh komputer industri modern lan pengontrol sing dipasang nyedhiyakake output LVDS, dene sawetara panel LCD TFT sing ana isih mbutuhake input TTL / RGB.
LVDS (Low Voltage Differential Signaling) digunakake akeh ing tampilan industri amarga nyedhiyakake transmisi data kanthi kecepatan dhuwur kanthi gangguan elektromagnetik sing suda. Iki ngirim data gambar liwat sinyal diferensial, dadi cocok kanggo aplikasi sing mbutuhake operasi stabil ing wektu sing suwe.
Antarmuka tampilan TTL (Transistor-Transistor Logic) nggunakake transmisi data RGB paralel. Sanajan teknologi TTL luwih tuwa dibandhingake karo LVDS, akeh modul LCD industri sing terus nggunakake antarmuka TTL amarga struktur sing prasaja lan kompatibilitas karo pengontrol tampilan tartamtu.
Bentenipun antarane rong teknologi antarmuka iki nggawe masalah engineering umum: carane nyambungake sumber sinyal LVDS karo panel LCD TTL tanpa redesigning sistem tampilan lengkap. Iki ngendi Papan Konversi Sinyal LVDS menyang TTL dadi komponen penting.

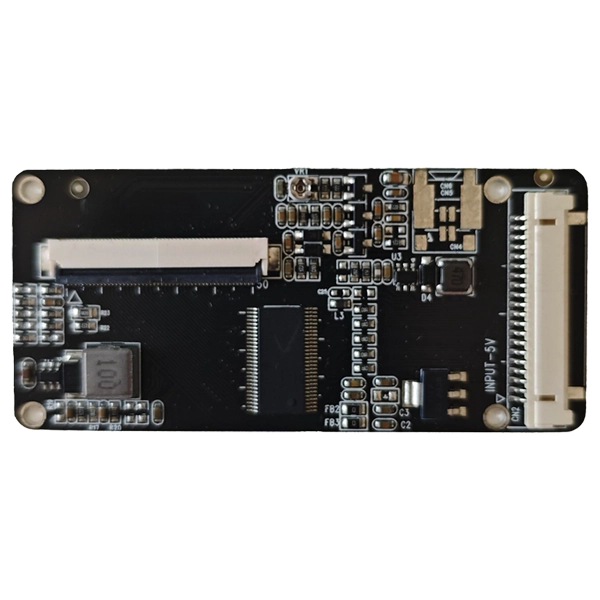

Papan Konversi Sinyal LVDS menyang TTL dianggo minangka piranti antarmuka penengah antarane sumber output LVDS lan panel tampilan input TTL. Papan nampa sinyal LVDS diferensial kacepetan dhuwur, ngolah data liwat sirkuit konversi internal, lan ngasilake sinyal TTL/RGB paralel sing kompatibel karo panel LCD.
Proses konversi biasane kalebu sawetara tahap utama:
| Tahap Pengolahan | Fungsi |
|---|---|
| LVDS Signal Reception | Nampa sinyal gambar diferensial saka controller inang utawa komputer industri. |
| Decoding sinyal | Ngonversi data serialisasi LVDS dadi data tampilan RGB paralel. |
| Imbuhan Wektu | Cocog karo syarat wektu LCD kalebu jam, sinkronisasi, lan sinyal data. |
| Transmisi Output TTL | Ngirim sinyal RGB sing diowahi menyang panel TFT LCD sing kompatibel karo TTL. |
Papan konversi sing dirancang kanthi bener kudu njaga integritas sinyal sajrone proses kasebut. Desain konversi sing ora apik bisa nyebabake masalah kayata gambar kedhip, warna sing salah, output tampilan sing ora stabil, utawa kegagalan komunikasi lengkap.
SKY-TDM ngembangake solusi tampilan industri kalebu LVDS menyang Papan Konversi Sinyal TTL sing fokus ing transmisi stabil, desain sirkuit sing dioptimalake, lan kompatibilitas karo macem-macem aplikasi LCD TFT.
Akeh manufaktur peralatan ngadhepi kangelan nalika nganyarke produk sing wis ana utawa ngganti modul LCD mandhap. Ngrancang ulang sistem hardware kanthi lengkap bisa mbutuhake sumber daya teknik sing signifikan lan nambah biaya pangembangan.
Papan Konversi Sinyal LVDS menyang TTL mbantu ngatasi masalah umum iki:
Kanggo produsen OEM, produsen peralatan medis, perusahaan otomasi, lan pangembang sistem sing dipasang, teknologi konversi antarmuka nyedhiyakake cara praktis kanggo ngluwihi siklus urip produk nalika njaga kinerja tampilan sing bisa dipercaya.
| Fitur | Manfaat Teknik |
|---|---|
| Desain PCB industri | Ngapikake daya tahan lan stabilitas kanggo operasi jangka panjang. |
| Integritas Sinyal Dhuwur | Nyuda distorsi gambar lan kesalahan transmisi. |
| Optimization EMC | Nyilikake gangguan elektromagnetik ing lingkungan industri. |
| Dhukungan Antarmuka Fleksibel | Ndhukung syarat panel LCD sing beda. |
| Kapabilitas Pangembangan Kustom | Ngidini pangaturan konektor, perangkat kukuh, lan paramèter listrik. |
Lingkungan industri asring mbutuhake komponen tampilan supaya bisa terus-terusan sajrone owah-owahan suhu, gangguan listrik, lan geter mekanik. Mulane, papan konversi kudu dirancang ngluwihi syarat konsumen dhasar.
SKY-TDM fokus ing solusi tampilan kelas industri kanthi opsi pangaturan dhewe kanggo antarmuka LCD, resolusi, konfigurasi konektor, lan syarat aplikasi sing beda.
Panjaluk kanggo solusi komunikasi tampilan sing dipercaya terus tuwuh ing macem-macem industri. Nalika produsen peralatan nganyarke produke, perlu kanggo nyambungake pengontrol modern karo modul LCD sing wis ana dadi saya penting. Papan Konversi Sinyal LVDS menyang TTL nyedhiyakake keluwesan sing dibutuhake kanggo akeh aplikasi tampilan industri.
Industri ing ngisor iki umume entuk manfaat saka teknologi iki:
| Lapangan Aplikasi | Requirements Tampilan | Peran LVDS kanggo Papan Konversi TTL |
|---|---|---|
| Peralatan Otomasi Industri | Output tampilan stabil, jam kerja sing dawa, linuwih dhuwur | Nyambungake pengontrol industri karo tampilan operator basis TTL |
| Peralatan Medis | Kualitas gambar sing cetha lan kinerja sing konsisten | Ndhukung upgrade tampilan tanpa ngganti desain sistem lengkap |
| Sistem Transportasi | Resistance kanggo geter lan gangguan lingkungan | Njaga komunikasi dipercaya antarane unit kontrol lan layar |
| Sistem Embedded | Desain kompak lan integrasi fleksibel | Nyedhiyani kompatibilitas antarmuka antarane platform hardware beda |
| Terminal Layanan Mandiri | Operasi terus-terusan lan antarmuka sing ramah pangguna | Ngidini panggantos lan pangopènan tampilan sing efisien |
Kanggo manufaktur peralatan, panggantos tampilan ora tansah gampang kaya milih panel LCD anyar. Panel sing beda bisa uga duwe format sinyal sing beda, definisi pin, paramèter wektu, lan syarat voltase. Papan konversi minangka jembatan ing antarane macem-macem teknologi, mbantu para insinyur supaya ora ngrancang desain ulang sing ora perlu.
Ing proyek otomasi industri, contone, pengontrol bisa uga nyedhiyakake output LVDS nalika tampilan TFT sing dipilih mbutuhake input TTL. Tinimbang ngganti hardware controller, insinyur bisa nggabungake LVDS menyang Papan Konversi Sinyal TTL kanggo entuk kompatibilitas kanthi cepet lan efisien.
Milih papan konversi sing bener mbutuhake evaluasi kanthi ati-ati babagan spesifikasi teknis. Solusi sing cocog ora mung kudu ngowahi sinyal nanging uga njamin linuwih lan kompatibilitas jangka panjang karo kabeh sistem tampilan.
Faktor ing ngisor iki kudu dianggep sadurunge tuku:
| Faktor Pilihan | Pertimbangan Penting |
|---|---|
| Kompatibilitas Panel LCD | Konfirmasi model LCD, resolusi, jinis antarmuka, lan format sinyal sing didhukung. |
| Tipe Sinyal Input | Priksa konfigurasi saluran LVDS, tingkat voltase, lan syarat transmisi. |
| Antarmuka Output | Priksa manawa output TTL/RGB cocog karo definisi konektor panel LCD. |
| Keperluan Daya | Verifikasi voltase operasi lan spesifikasi konsumsi daya. |
| Kondisi Lingkungan | Coba sawetara suhu, tahan geter, lan lingkungan aplikasi. |
| Dhukungan Kustomisasi | Pilih supplier sing bisa nyetel paramèter hardware lan piranti lunak. |
Kesalahan umum sajrone integrasi sistem yaiku milih papan konversi mung adhedhasar tampilan konektor. Loro tampilan bisa nggunakake konektor sing padha nanging nduweni karakteristik listrik sing beda. Pencocokan sing salah bisa nyebabake gambar sing ora stabil, warna sing ora normal, utawa kerusakan hardware.
Pemasok profesional kayata SKY-TDM nyedhiyakake dhukungan teknis kanggo mbantu para pelanggan ngenali solusi konversi sing cocog miturut spesifikasi tampilan lan syarat proyek.
Nalika ngrancang utawa nganyarke sistem tampilan, engineers bisa nimbang apa bakal langsung nyambung controller menyang panel LCD kompatibel utawa nggunakake solusi konversi sinyal. Ngerteni bedane mbantu produsen nggawe keputusan sing luwih apik.
| Item Perbandingan | Sambungan LCD langsung | LVDS kanggo Papan Konversi Sinyal TTL |
|---|---|---|
| Fleksibilitas Hardware | Diwatesi kanggo jinis antarmuka sing cocog | Ndhukung sambungan antarane macem-macem antarmuka |
| Produk Upgrade | Bisa mbutuhake panggantos controller | Ngidini hardware sing ana kanggo terus digunakake |
| Biaya Pangembangan | Luwih dhuwur nalika desain ulang dibutuhake | Kurang amarga sistem sing ana bisa digunakake maneh |
| Wektu Teknik | Siklus pangembangan luwih dawa | Proses integrasi luwih cepet |
| Range Aplikasi | Cocog kanggo sistem cocog anyar | Becik kanggo upgrade lan proyèk selaras |
Kanggo produk anyar kanthi komponen sing cocog, sambungan langsung bisa dadi pilihan sing cocog. Nanging, kanggo nganyarke peralatan, proyek panggantos, lan aplikasi industri sing disesuaikan, Papan Konversi Sinyal LVDS menyang TTL nawakake keluwesan sing luwih gedhe.
Teknologi iki penting banget nalika manufaktur kudu njaga struktur produk sing ana nalika nambah kinerja tampilan utawa ndawakake umur layanan peralatan.
Papan Konversi Sinyal LVDS menyang TTL minangka piranti antarmuka elektronik sing ngowahi sinyal tampilan LVDS dadi sinyal TTL / RGB. Iki ngidini pengontrol output LVDS kanggo komunikasi karo panel LCD sing kompatibel karo TTL.
Peralatan industri asring nggunakake teknologi tampilan generasi sing beda-beda. Papan konversi ngatasi masalah kompatibilitas antarane pengontrol lan panel LCD, nyuda syarat desain ulang lan ningkatake keluwesan sistem.
Ora. Panel LCD sing beda duwe resolusi sing beda, paramèter wektu, definisi konektor, lan syarat listrik. Papan konversi sing cocog kudu cocog karo model tampilan lan spesifikasi sistem tartamtu.
Pencocokan sing salah bisa nyebabake layar kedhip, ilang warna, tampilan gambar sing ora normal, operasi sing ora stabil, utawa bisa uga ngrusak komponen sing disambungake. Verifikasi teknis sing tepat penting sadurunge instalasi.
ya wis. SKY-TDM ndhukung solusi tampilan industri sing disesuaikan miturut syarat pelanggan, kalebu konfigurasi antarmuka, kompatibilitas LCD, lan pangaturan khusus aplikasi.
Teknologi iki akeh digunakake ing otomatisasi industri, peralatan medis, sistem transportasi, piranti sing dipasang, panel kontrol, lan aplikasi liyane sing mbutuhake integrasi tampilan sing dipercaya.
Papan Konversi Sinyal LVDS menyang TTL nduweni peran penting kanggo ngrampungake tantangan kompatibilitas tampilan ing sistem industri modern. Kanthi ngowahi sinyal LVDS dadi output TTL, ngidini manufaktur nyambungake macem-macem generasi hardware, nyederhanakake upgrade produk, nyuda biaya pangembangan, lan nambah keluwesan sistem.
Kanggo insinyur sing nggarap peralatan industri, milih solusi konversi sing bener mbutuhake pertimbangan sing ati-ati babagan spesifikasi LCD, kompatibilitas sinyal, lingkungan operasi, lan syarat kustomisasi. Papan konversi sing dipercaya kudu nyedhiyakake transmisi sing stabil, kompatibilitas sing kuat, lan kinerja jangka panjang.
SKY-TDMspesialisasi ing solusi tampilan industri lan menehi LVDS dipercaya kanggo produk Papan Konversi Sinyal TTL dirancang kanggo syarat aplikasi beda. Kanthi pengalaman teknis profesional lan kemampuan dhukungan sing disesuaikan, SKY-TDM mbantu para pelanggan entuk integrasi tampilan sing efisien lan stabil.
Yen sampeyan nggoleki solusi Papan Konversi Sinyal LVDS menyang TTL sing bisa dipercaya kanggo proyek tampilan industri sampeyan, SKY-TDM bisa menehi pitulung profesional lan pilihan sing disesuaikan. Manggahubungi kitadina iki kanggo ngrembug syarat sampeyan lan nemokake solusi konversi tampilan sing tepat kanggo aplikasi sampeyan.
