A panel tutul luwih saka mung lumahing transparent. Struktur internal, bahan konduktif, presisi manufaktur, lan desain listrik kabeh nemtokake manawa bisa digunakake kanthi andal lan stabil ing aplikasi ing donya nyata.
Kanggo produsen peralatan industri, milih panel tutul industri sing tepat ngluwihi mung mbandhingake ukuran layar utawa antarmuka. Kanggo njamin operasi sing stabil ing lingkungan sing kompleks, penting kanggo ngerti kepiye prinsip kerja, proses manufaktur, lan desain struktur panel tutul mengaruhi daya tahan, akurasi, lan stabilitas operasional jangka panjang produk.

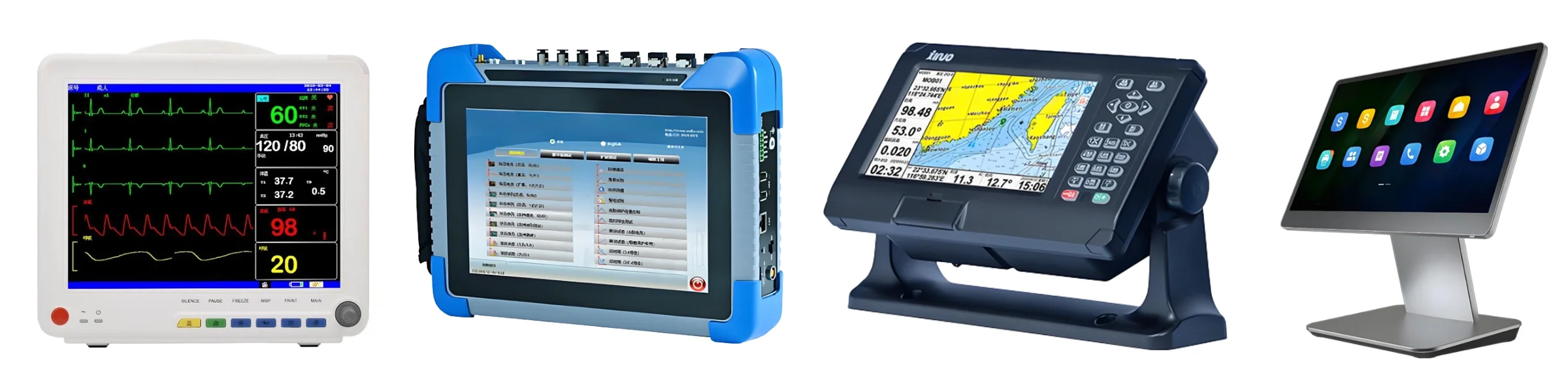

SKY-TDMutamane nyedhiyakake solusi panel tutul khusus kanggo sistem kontrol industri, peralatan medis, elektronik otomotif, kios layanan mandiri, lan aplikasi liyane sing mbutuhake interaksi manungsa-mesin sing dipercaya.
Portofolio produk kita kalebu panel tutul Projected Capacitive (PCAP), uga panel tutul resistif 4-kabel, 5-kabel, lan 8-kabel. Saben teknologi nduweni prinsip kerja sing unik, desain struktur, lan proses manufaktur, saengga cocog kanggo area aplikasi sing beda.

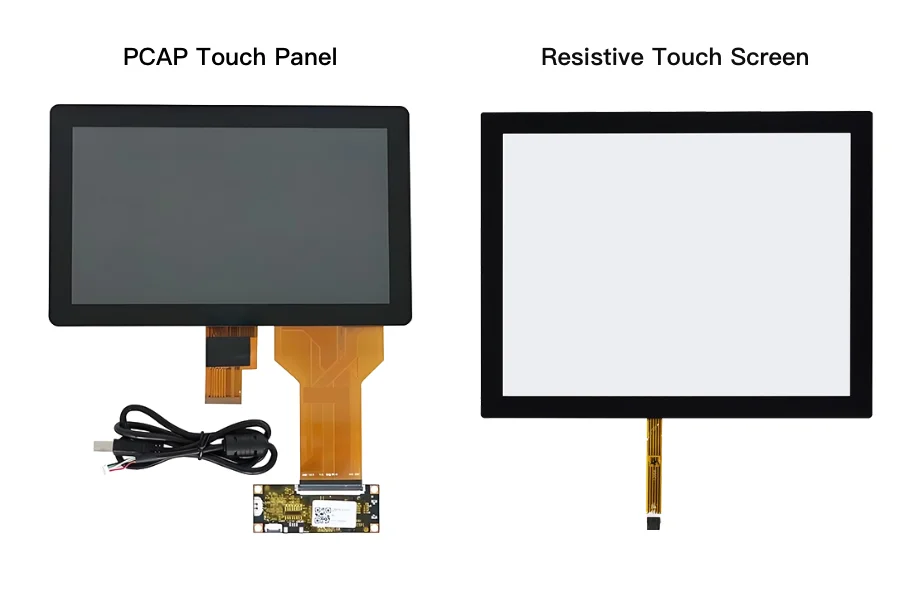

Panel tutul PCAP (Projected Capacitive) entuk kontrol tutul sing tepat kanthi ndeteksi owah-owahan ing medan listrik, dene panel tutul resistif entuk iki kanthi ndeteksi variasi sinyal listrik sing disebabake kontak fisik antarane lapisan konduktif.
Sanajan loro teknologi kasebut ngidini pangguna bisa langsung sesambungan karo tampilan, nanging beda-beda ing babagan bahan, konfigurasi elektroda, lan proses perakitan.

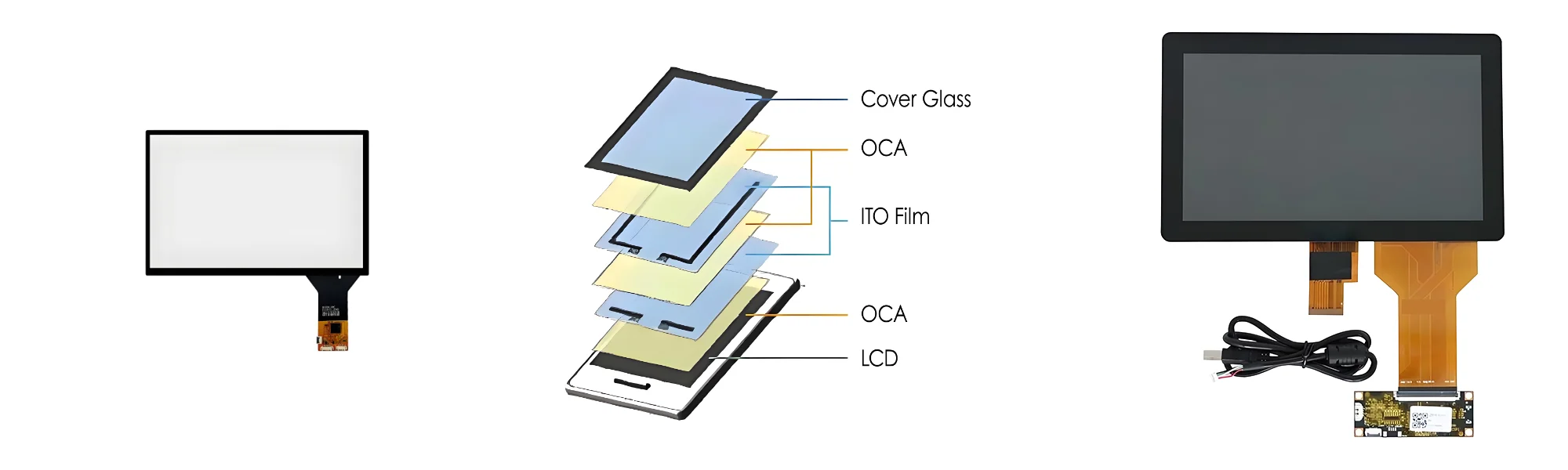

Struktur panel tutul PCAP kasusun saka komponen ing ngisor iki:
● Kaca tutup utawa komponen lumahing tutup liyane sing cocog
● Lapisan elektroda konduktif transparan
● Bahan insulasi lan panyengkuyung (contone, OCA, SCA)
● Sirkuit Cetak Fleksibel (FPC)
● Papan kontrol layar tutul
Saben konfigurasi nawakake beda-beda ing antarane kinerja optik, sifat mekanik, kekandelan, lan biaya, saengga bisa adaptasi karo macem-macem skenario aplikasi.

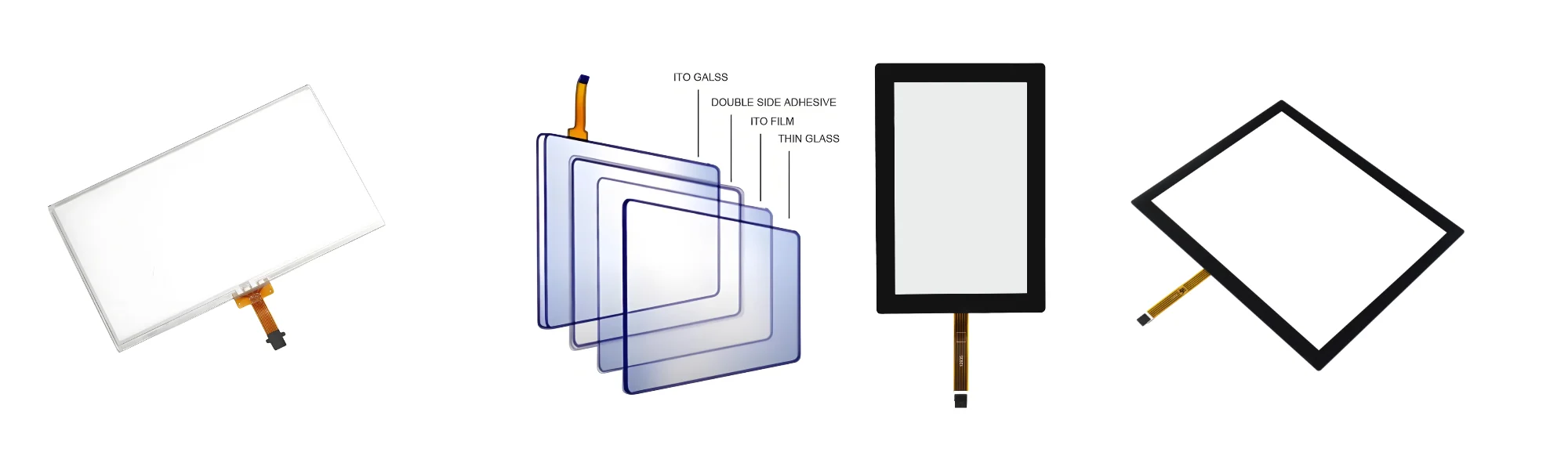

Struktur panel tutul resistif biasane kasusun saka rong lapisan konduktif sing dipisahake dening titik spacer isolasi mikroskopis.
Lapisan ndhuwur biasane film fleksibel sing dilapisi bahan konduktif transparan, dene lapisan ngisor kaca utawa substrat liyane kanthi lapisan konduktif.
Nalika pangguna mencet lumahing layar, lapisan ndhuwur deforms kanggo nggawe kontak karo lapisan konduktif ngisor. Kontroler banjur ngukur sinyal listrik sing diasilake kanggo nemtokake lokasi tutul sing tepat.
Gumantung ing syarat desain tartamtu, bisa uga kalebu lapisan protèktif, tape pinggiran, kabel fleksibel, lan komponen support mechanical.
Prinsip kerja adhedhasar tekanan iki ora mung ngidini layar tutul resistif ndhukung operasi tanpa tangan, nanging uga kompatibel karo operasi sarung tangan lan panggunaan stylus utawa obyek sing cocog.
Pabrikan panel tutul kapasitif PCAP mbutuhake kontrol sing tepat marang jejak konduktif, permukaan optik, akurasi keselarasan, lan sambungan listrik.
Sanajan proses manufaktur beda-beda gumantung saka bahan sensor lan desain struktur, tahap produksi utama biasane kalebu langkah-langkah ing ngisor iki.
Proses manufaktur kalebu inspeksi kaca tutup, substrat sensor, bahan konduktif transparan, Sirkuit Cetak Fleksibel (FPC), pita perekat, lan komponen liyane. Kualitas materi langsung mengaruhi kejelasan optik, kinerja listrik, linuwih laminasi, lan kekuatan mekanik produk pungkasan. Kanggo proyek industri, pilihan materi ditemtokake adhedhasar lingkungan operasi peralatan lan syarat mekanik.
Gumantung saka syarat desain, kaca tutup ngalami proses kayata pemotongan, penggilingan pinggir, pengeboran, polishing, lan penguatan kimia. Wates layar sutra khusus, logo, pola dekoratif, lan fitur pemasangan uga bisa ditrapake. Gumantung marang kompatibilitas bahan lan desain sing dipilih, perawatan permukaan kayata Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF), lan lapisan anti-smudge bisa ditrapake. Pangobatan kasebut mbantu layar tutul bisa adaptasi karo kahanan cahya sing beda, prosedur reresik, lan syarat estetika.
Sensor kapasitif ngemot elektroda konduktif transparan sing disusun ing susunan khusus kanggo ndeteksi owah-owahan kapasitansi. Pola tilak elektroda lan desain rute nemtokake cara sinyal tutul dideteksi lan dikirim menyang pengontrol.
Gumantung ing teknologi sensor, proses manufaktur bisa uga kalebu etsa fotolitografi, pangolahan laser, nyetak, utawa metode liyane sing cocog. Presisi produksi kritis, amarga cacat ing jejak konduktif bisa mengaruhi kinerja tutul lan konsistensi produk.
Sensor kudu disambungake kanthi listrik menyang pengontrol tutul liwat FPC. Proses ikatan mbutuhake keselarasan sing tepat lan kahanan pangolahan sing dikontrol. Sambungan listrik sing bisa dipercaya mbantu nyuda kegagalan sambungan lan njamin komunikasi sing stabil ing antarane sensor lan pengontrol.
Kaca tutup lan sensor dilapisi nganggo adesif transparan sing cocog. Kualitas laminasi langsung mengaruhi tampilan produk, kinerja optik, lan integritas mekanik. Sajrone produksi, bledug, gelembung, panyimpangan keselarasan, lan cacat adesif kudu dikontrol kanthi ketat.
Panel tutul kapasitif PCAP sing wis rampung ngalami pemeriksaan kanggo tampilan, respon tutul, kontinuitas elektroda, lan kompatibilitas karo pengontrol target. Kanggo proyek tartamtu, tes tambahan bisa uga kalebu kinerja multi-tutul, operasi tangan nganggo sarung tangan, operasi gangguan banyu, operasi suhu amba, lan tes Kompatibilitas Elektromagnetik (EMC).
Pilihan materi utamane kudu adhedhasar skenario aplikasi kanggo ngindhari over-engineering lan mundhak biaya sing ora perlu. Tes lanjut iki ora kudu dianggep minangka konfigurasi standar kanggo saben panel tutul PCAP.
Panel tutul resistif 4-kabel biasane kasusun saka film konduktif ndhuwur fleksibel lan substrat konduktif ngisor, dipisahake dening titik spacer insulating.
Ing desain umum, landasan ngisor nggawa elektroda sumbu X, nalika film ndhuwur nggawa elektroda sumbu Y. Nalika meksa ndadekke loro lumahing konduktif menyang kontak, controller ditrapake voltase kanggo pesawat elektroda sing cocog lan ngukur sinyal asil kanggo ngetung koordinat tutul. Proses manufaktur umume kalebu:
● Persiapan Bahan: Milih film PET, substrat konduktif, bahan spacer, pita perekat, lan Sirkuit Cetak Fleksibel (FPC) adhedhasar spesifikasi panel.
● Conductive Layer Processing: Nggunakke pangolahan Manufaktur cocok kanggo fabricate lumahing resistive lan elektrods.
● Pembentukan Spacer Dot: Nyetak titik-titik insulasi seragam ing landasan konduktif kanggo mesthekake lapisan konduktif tetep dipisahake nalika panel ora ditekan.
● Silk-screening lan Processing Peripheral: Manufaktur wates hiasan, pola insulating, utawa fitur tartamtu liyane sing dibutuhake.
● Laminasi lan Majelis: Nyelarasake lan ngrakit film ndhuwur lan landasan ngisor nalika njaga jarak sing dibutuhake lan karakteristik mekanik.
● Sambungan lan Inspeksi FPC: Ngrampungake sambungan listrik, banjur mriksa koordinat, resistance, tampilan, lan fungsi.
Panel tutul resistif 4-kabel minangka solusi sing larang banget.
Panel tutul resistif 5-kabel nduweni konfigurasi elektroda sing beda dibandhingake karo versi 4-kabel. Ing desain khas, landasan konduktif ngisor serves minangka lumahing sensing, karo elektroda ing papat sudhut madegaken pangukuran lapangan listrik, nalika film konduktif ndhuwur utamané tumindak minangka lapisan sensing voltase.
Panel tutul resistif 8-kabel dibangun ing arsitektur 4-kabel tradisional kanthi nambah sambungan ekstra kanggo entuk pangukuran listrik sing luwih stabil.
Milih layar tutul sing cocog gumantung ing skenario aplikasi tartamtu:
Panel tutul resistif 4-kabel paling cocog kanggo aplikasi kanthi watesan biaya sing ketat.
Panel tutul resistif 5-kabel becik banget kanggo aplikasi industri sing nyangkut operasi frekuensi dhuwur, kontak sing kerep, lan umur layanan sing dawa.
Panel tutul resistif 8-kabel cocok kanggo lingkungan sing kasar sing mbutuhake stabilitas sing unggul.
Lingkungan industri sing beda-beda duwe syarat sing beda-beda kanggo kombinasi kinerja tutul, daya tahan, kualitas optik, lan keluwesan operasional.
Otomasi Industri lan Antarmuka Manungsa-Mesin (HMI)
Panel kontrol industri biasane mbutuhake respon tutul stabil, operasi dipercaya, lan kompatibilitas karo sistem kontrol peralatan.
Layar tutul PCAP becik kanggo antarmuka sing mbutuhake permukaan kaca, operasi intuisi, lan kemampuan multi-tutul. Kosok baline, teknologi resistif cocok kanggo aplikasi sing mbutuhake input adhedhasar tekanan utawa kompatibilitas karo macem-macem sarung tangan lan stylus.
Peralatan Medis
Instrumen medis mbutuhake permukaan sing gampang diresiki, dimensi mekanik sing dikontrol, lan respon tutul sing dipercaya.
Panel tutul PCAP nduweni desain panel ngarep kaca sing mulus, dene panel resistif cocok kanggo instrumen ing ngendi input tekanan lan kompatibilitas karo alat penunjuk khusus minangka prioritas.
Kios Layanan Mandhiri lan Peralatan Industri
Kios layanan mandiri, mesin penjual otomatis, printer, lan antarmuka peralatan bisa uga mbutuhake kaca tutup khusus, dimensi pemasangan, rute FPC, lan kompatibilitas pengontrol.
Panel tutul PCAP nyedhiyakake pengalaman pangguna modern, dene teknologi resistif luwih cocog kanggo aplikasi kanthi syarat input tartamtu utawa watesan biaya sing ketat.
Transportasi lan Peralatan Outdoor
Sistem sepur, elektronik laut, stasiun pangisi daya, lan terminal kontrol ruangan asring ngadhepi tantangan kayata fluktuasi suhu, kelembapan, getaran, utawa cahya sekitar sing dhuwur.
Ing aplikasi kasebut, layar tutul kudu dievaluasi minangka bagean integral saka sistem sakabèhé. Faktor kaya kaca tutup, desain sealing, adhesives, setelan controller, padhange tampilan, lan cara mounting mechanical kabeh mengaruhi linuwih sakabèhé.
Apa nggunakake PCAP utawa teknologi resistive, siji ora bisa nganggep sing padha sipate duwe anti banyu, sinar-diwaca, utawa Kapabilitas pangayoman lingkungan tanpa desain tepat lan validasi.
Nalika milih supplier sing cocog, disaranake nimbang faktor ing ngisor iki:
● Pengalaman ing PCAP lan struktur panel tutul resistif
● Kasedhiya konfigurasi resistif 4-kabel, 5-kabel, lan 8-kabel
● Kapabilitas ing pilihan materi lan kustomisasi struktural
● Kontrol proses liwat fabrikasi sensor, screening sutra, laminasi, lan perakitan
● Kompatibilitas karo FPC lan pengontrol tutul
● Akurasi dimensi, bebarengan karo rekaman lan prosedur kontrol kualitas sing komprehensif
● Dhukungan prototipe lan konsistensi produksi massal
● Efisiensi komunikasi teknis lan kemampuan pasokan jangka panjang
Kita nyedhiyakake solusi panel tutul khusus kanggo proyek OEM lan ODM, ngewangi klien kanthi lengkap ngevaluasi struktur panel tutul, bahan, dimensi, sambungan listrik, lan syarat aplikasi.
Apa sampeyan mbutuhake panel tutul kapasitif PCAP utawa panel tutul resistif 4-kabel, 5-kabel, lan 8-kabel, kita bisa milih solusi mekanik optimal sing nyukupi syarat fungsional, mekanik, lan lingkungan peralatan sampeyan.
