Milih pengontrol tampilan kanggo peralatan industri mbutuhake luwih saka mung ngowahi sinyal video. Stabilitas jangka panjang, kompatibilitas karo panel LCD sing beda, kustomisasi fleksibel, lan dhukungan teknis sing dipercaya uga penting. SKY-TDMHDMI kanggo Papan AD Antarmuka TTLwis dikembangake khusus kanggo produsen OEM sing golek solusi kontrol tampilan sing bisa dipercaya kanggo LCD TFT industri.

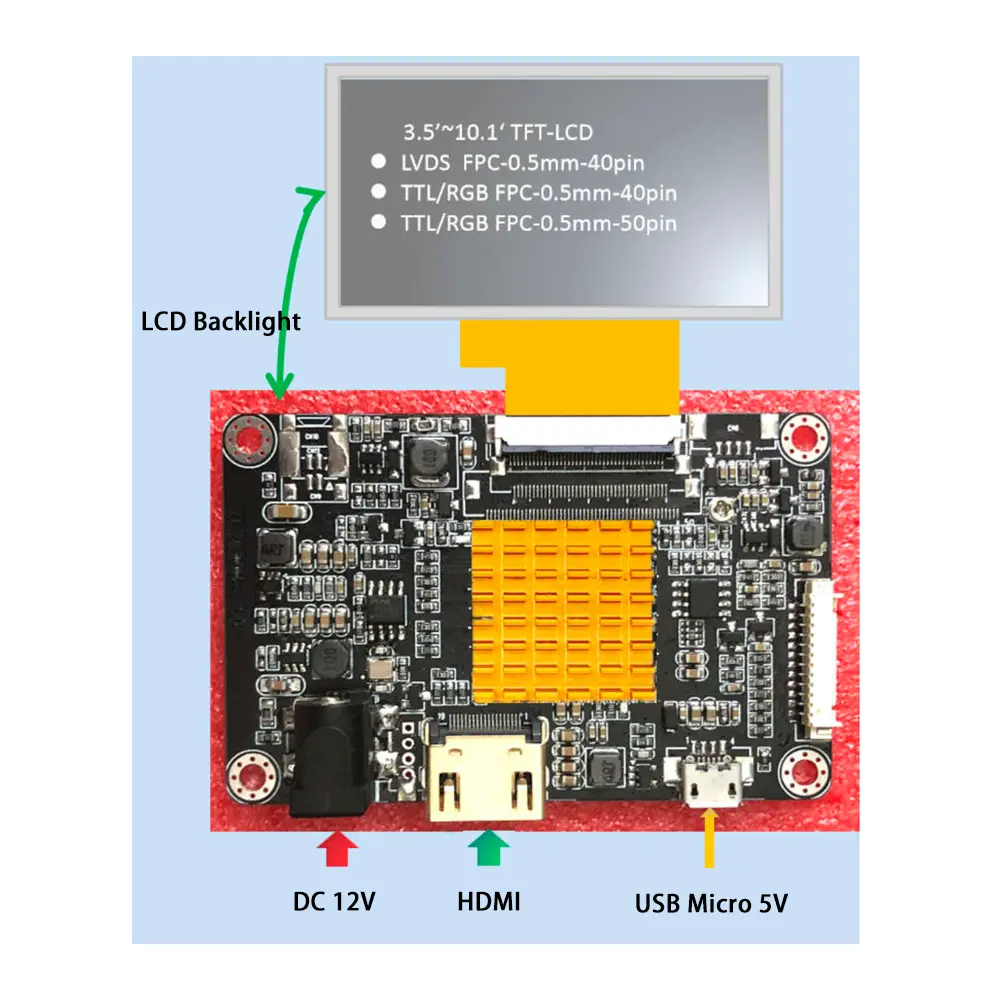

Dirancang ing sekitar arsitektur kelas industri, pengontrol iki ngowahi sinyal HDMI standar dadi output TTL/RGB, mbisakake sistem sing dipasang modern kanggo nyopir macem-macem panel LCD TFT. Papan kasebut ndhukung macem-macem antarmuka TTL kalebu konfigurasi FPC sing beda-beda, voltase pasokan panel sing bisa diatur, kontrol lampu latar LED terpadu, lan paramèter wektu sing bisa disesuaikan, saéngga cocog kanggo modul LCD standar lan khusus.
Boten kados panel kontrol tampilan konsumen, solusi iki dirancang kanggo operasi terus-terusan ing lingkungan industri nuntut. Manajemen daya sing stabil, integritas sinyal sing dioptimalake, lan rute PCB sing dirancang kanthi ati-ati nyilikake EMI lan njamin transmisi gambar sing bisa dipercaya sanajan ing aplikasi sing rame.
Kanggo produsen peralatan, keluwesan pangembangan uga penting. SKY-TDM nyedhiyakake kustomisasi perangkat kukuh, setelan parameter tampilan, desain kabel, modifikasi konektor, kustomisasi OSD, konfigurasi logo, lan optimalisasi tampilan miturut syarat pelanggan. Apa nggabungake terminal genggam 5-inch utawa panel operator industri sing luwih gedhe, insinyur bisa nyuda desain ulang hardware nalika nyepetake pangembangan produk.
Didhukung dening pengalaman SKY-TDM ing solusi LCD industri, para pelanggan nampa dhukungan teknik lengkap saka pilihan panel liwat produksi, njamin kompatibilitas, siklus urip produk sing dawa, lan pasokan stabil kanggo proyek industri.
- Stabilitas Kelas Industri Murni:Manajemen daya sing dioptimalake lan desain sirkuit anti-EMI nolak gangguan lingkungan industri, ndhukung operasi stabil 24/7 tanpa distorsi layar utawa sinyal putus.
- Konversi Plug-and-Play HDMI-TTL:Jembatan sumber sinyal HDMI modern lan layar TTL/RGB TFT tradisional, kompatibel karo host kontrol industri, sistem sing dipasang, lan piranti PC.
- Desain Adjustable Tegangan Ganda:Tegangan output panel 3.3V / 5V sing bisa dialih kanthi bebas, adaptasi karo spesifikasi panel LCD TFT sing beda tanpa modul adaptor tambahan.
- Driver Lampu Latar Terintegrasi:Sirkuit kontrol lampu latar LED profesional onboard ndhukung imbuhan padhang, ngilangi kabutuhan modul drive lampu latar eksternal lan nyederhanakake kabel sistem.

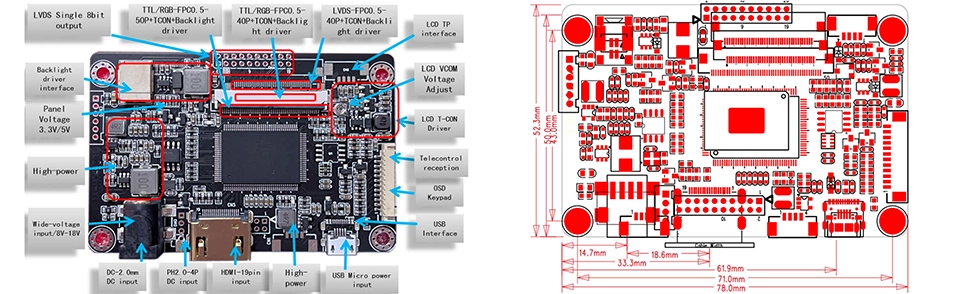

- Tata Letak Tertanam Ultra-Kompak:Struktur PCB miniatur dirancang khusus kanggo peralatan sing ditempelake kanthi winates, ngoptimalake panggunaan papan kanggo enclosure pelanggan.
- Fleksibilitas Kustomisasi Lengkap:Ndhukung tuning firmware pribadi, modifikasi logo boot, pangaturan menu OSD, lan kalibrasi parameter tampilan kanggo cocog karo syarat proyek eksklusif.
Papan AD Antarmuka HDMI nganti TTL iki digunakake digunakake ing skenario tampilan sing dipasang ing macem-macem industri sing mbutuhake faktor bentuk sing kompak lan linuwih. Wilayah aplikasi utama kalebu:
- Panel kontrol kompak kanggo HMI lan PLC industri
- Instrumen diagnostik lan tes medis portabel
- Otomasi bangunan lan modul tampilan ngawasi keamanan
- Piranti kontrol cerdas miniatur lan terminal industri genggam
Utamane dirancang kanggo peralatan skala cilik, dadi solusi tampilan HDMI-to-TTL sing sampurna.
| Fitur | Spesifikasi |
| Video Input | HDMI |
| LCD Output | TTL/RGB/LVDS |
| Tegangan Panel | 3.3/5V |
| Kontrol Lampu Latar | Driver LED Integrasi |
| Power Supply | Input DC Lebar 8 ~ 18V |
| OSD | Papan tombol eksternal didhukung |
| Firmware | Bisa disesuaikan |
| Suhu operasi | -20°C nganti 80°C |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | siyaga |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | + 12V/5V |
| 6 | + 12V/5V |
Kita nyedhiyakake kustomisasi teknik sing ditargetake kanggo produsen peralatan industri kanggo ngatasi tantangan integrasi tampilan pribadi, ndhukung kustomisasi proses lengkap saka hardware nganti piranti lunak:
- Kustomisasi Parameter Tampilan:Parameter wektu LCD khusus, adaptasi resolusi, lan optimalisasi tingkat pigura tampilan.
- Antarmuka UI sing dipersonalisasi:Logo boot eksklusif, animasi wiwitan, lan modifikasi menu OSD (On-Screen Display).
- Optimisasi Daya & Lampu Latar:Penyetelan kurva padhang lampu latar lan optimasi urutan power-on.
- Antarmuka & Cocokake Kabel:Custom cocog kanggo kabel sinyal TTL/RGB lan konektor FPC.
- Branding & Piranti Lunak Eksklusif:Pencetakan logo layar sutra PCB, kemasan label pribadi, lan pangembangan perangkat kukuh eksklusif.
- Adaptasi Struktur Mekanik:Adaptasi struktur mekanik lan posisi bolongan pemasangan khusus.
A: Papan ndhukung sawetara saka sudhut TTL/RGB TFT LCD panel. Tim teknik kita bisa ngatur perangkat kukuh adhedhasar model LCD tartamtu.
A: Nggih. Kita nyedhiyakake layanan perangkat kukuh sing disesuaikan, kalebu paramèter wektu, résolusi, logo boot, orientasi tampilan, lan setelan OSD (On-Screen Display).
A: Nggih. Fitur driver lampu latar LED terpadu, sing nyederhanakake integrasi sistem.
A: Pancen. Iki dirancang khusus kanggo operasi industri jangka panjang, kanthi manajemen daya sing stabil lan transmisi sinyal sing dipercaya.
A: Nggih. Kita ndhukung kustomisasi perangkat kukuh kanggo LCD TFT saka macem-macem ukuran lan resolusi.
A: Nggih. Kita bisa nyedhiyakake pelanggan nganggo kabel HDMI, kabel LVDS, pita FPC, lan sabuk kabel khusus.
A: Nggih. Kita nawakake label pribadi, tandha layar sutra PCB khusus, kemasan khusus, lan layanan perangkat kukuh eksklusif.
A: Iki digunakake kanthi wiyar ing otomatisasi industri, peralatan medis, instrumen laboratorium, transportasi, sistem sing dipasang, kios, lan piranti kontrol cerdas.
