Ringkesan artikel:Nalika sistem tampilan industri berkembang, insinyur asring ngadhepi tantangan praktis: nyambungake sumber sinyal LVDS modern karo panel TFT LCD sing isih gumantung ing antarmuka TTL/RGB. IngLVDS kanggo Papan Konversi Sinyal TTLsakaSKY-TDMnyedhiyakake jembatan praktis ing antarane rong teknologi tampilan iki, mbantu manufaktur peralatan nggunakake maneh panel LCD sing ana nalika ngurangi biaya desain ulang, wektu pangembangan, lan kerumitan integrasi. Kanthi desain PCB kelas industri, transmisi sinyal stabil, nyopir lampu latar LED terpadu, VCOM sing bisa diatur, lan dhukungan kustomisasi, jinis papan konversi iki cocog kanggo HMI industri, peralatan medis, sistem sing dipasang, peralatan transportasi, lan aplikasi tampilan liyane.

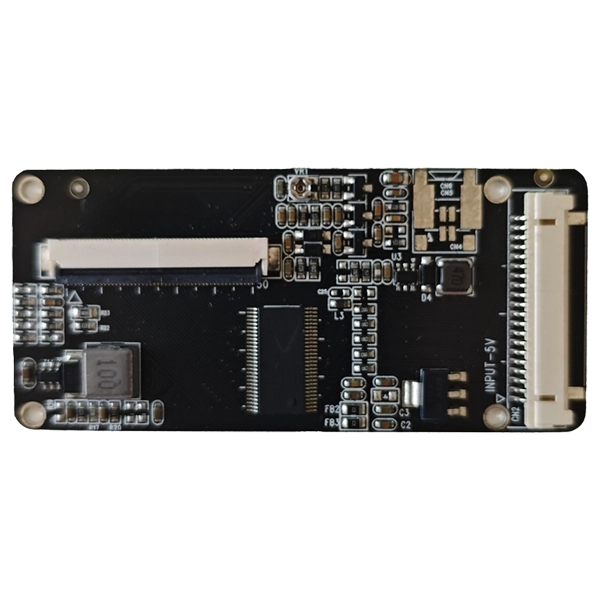

AnLVDS kanggo Papan Konversi Sinyal TTLminangka sirkuit antarmuka tampilan sing dirancang kanggo ngowahi sinyal tampilan diferensial LVDS dadi sinyal paralel TTL / RGB sing dibutuhake dening panel LCD TFT sing kompatibel. Fungsi iki dadi penting banget nalika komputer industri, controller ditempelake, utawa sumber tampilan menehi output LVDS nalika panel LCD milih nggunakake antarmuka TTL/RGB.
Tinimbang ngganti panel LCD digunakake cocok utawa redesigning kabeh sistem kontrol, engineers bisa introduce Papan konversi antarane sumber sinyal lan tampilan. Pendekatan iki bisa migunani banget kanggo upgrade peralatan warisan, tampilan industri sing disesuaikan, lan proyek ing ngendi inventaris LCD sing ana kudu tetep digunakake.
Solusi SKY-TDM dirancang ing babagan integrasi tampilan industri. Konfigurasi standar ndhukung a8-bit LVDS inputlan a50-pin TTL/RGB LCD output, kanthi sumber input 5V, driver LED terpadu, pangaturan VCOM, lan sawetara suhu operasi-20°C nganti +70°C.
Antarmuka tampilan ora tansah bisa diganti. LVDS lan TTL / RGB nggunakake macem-macem cara kanggo ngirim data gambar, tegese sambungan langsung umume ora bisa nalika sumber lan panel LCD nggunakake arsitektur antarmuka beda.
Iki nggawe sawetara tantangan kanggo produsen peralatan OEM:
Papan konversi sing dirancang kanthi bener ngatasi ketidakcocokan antarmuka nalika njaga arsitektur tampilan liyane sing ora owah. Kanggo manufaktur nganyarke peralatan warisan, iki bisa menehi dalan sing luwih efisien tinimbang ngrancang ulang sistem tampilan lengkap.
Integritas sinyal minangka salah sawijining faktor sing paling penting ing konversi tampilan. Rute diferensial sing dioptimalake mbantu nyuda distorsi sinyal lan ndhukung transmisi gambar sing stabil ing antarane sumber LVDS lan sirkuit konversi.
Peralatan industri asring digunakake bebarengan karo motor, pasokan listrik, piranti komunikasi, lan sumber gangguan elektromagnetik liyane. Tata letak PCB lan arsitektur daya sing dirancang kanthi ati-ati bisa mbantu nyuda gangguan sing ora dikarepake lan nambah stabilitas sistem sakabèhé.
Papan kasebut nyedhiyakake antarmuka LCD TTL/RGB 50-pin kanggo panel TFT sing kompatibel. Antarmuka kalebu data RGB, sinyal sinkronisasi, jam, sinyal sing gegandhengan karo daya, VCOM, reset, lan sambungan kontrol tampilan liyane.
Driver lampu latar LED terpadu mbantu nyederhanakake arsitektur tampilan sakabèhé. Tinimbang sumber macem-macem sirkuit independen, produsen peralatan bisa nggabungake fungsi konversi lan lampu latar dadi solusi tampilan sing luwih kompak.
Imbuhan VCOM menehi keluwesan tambahan nalika cocog Papan karo panel LCD beda. Insinyur bisa nyetel konfigurasi tampilan kanggo mbantu entuk kinerja gambar sing cocog kanggo panel sing dipilih.
Proyek integrasi tampilan kerep mbutuhake konektor khusus, definisi pin, dawa kabel, lokasi pemasangan, konfigurasi perangkat kukuh, utawa paramèter wektu LCD. Produsen papan konversi sing bisa adaptasi unsur kasebut bisa nyuda karya integrasi kanggo pelanggan OEM.
Tabel ing ngisor iki ngringkes konfigurasi khas SKY-TDMLVDS kanggo Papan Konversi Sinyal TTL. Spesifikasi nyata bisa beda-beda miturut panel LCD sing dipilih lan syarat proyek sing disesuaikan.
| Item | Spesifikasi Khas |
|---|---|
| Antarmuka Input | LVDS, 8-bit |
| Antarmuka Output LCD | TTL/RGB, 50-pin |
| Tegangan Input | 5V |
| Driver Lampu mburi | Driver LED terpadu |
| Imbuhan VCOM | Didhukung |
| Suhu operasi | -20°C nganti +70°C |
| Desain khusus | Didhukung |
| Konektor LVDS khas | Antarmuka HRS DF14-20 / DF19-20 |
| Konektor LCD | TTL FFC 50-pin |
Kanggo proyek rekayasa, spesifikasi antarmuka kudu tansah dicenthang ing lembar data panel LCD sing pas. Jumlah pin mung ora njamin kompatibilitas amarga definisi sinyal, syarat voltase, wektu, orientasi, lan tugas konektor bisa beda-beda ing antarane panel.
Fleksibilitas konversi LVDS-to-TTL ndadekake teknologi iki migunani ing macem-macem proyek tampilan industri lan sing dipasang.
Contone, pabrikan peralatan bisa uga duwe panel LCD TTL 50-pin sing wis kabukten wis terintegrasi menyang mesin sing diadegake. Yen controller panggantos output LVDS tinimbang TTL / RGB, Papan konversi bisa nyedhiyani jembatan antarmuka tanpa mbutuhake Produsèn kanggo ngganti kabeh Déwan tampilan.
Milih papan konversi kudu diwiwiti karo panel LCD tinimbang mung jinis konektor sing dikarepake. Insinyur kudu ngumpulake informasi antarmuka panel lengkap sadurunge nggawe pesenan.
Priksa manawa sumber kasebut nyedhiyakake LVDS saluran siji utawa saluran ganda, ambane bit, wektu sinyal, syarat voltase, lan konfigurasi konektor. Solusi standar SKY-TDM ndhukung input LVDS 8-bit saluran siji, nalika desain sing disesuaikan bisa dievaluasi kanggo syarat sing beda.
Konektor TTL 50-pin ora ateges saben LCD nggunakake pinout sing padha. Data RGB, HSYNC, VSYNC, DE, DCLK, VCOM, daya, lampu latar, lan sinyal kontrol kudu dibandhingake kanthi teliti karo definisi papan konversi.
Resolusi LCD, jam piksel, wektu horisontal, wektu vertikal, lan syarat sinkronisasi kudu cocog karo konfigurasi papan. Pangaturan firmware utawa hardware bisa uga dibutuhake kanggo model LCD sing beda.
Posisi konektor, dawa kabel, dimensi PCB, bolongan sing dipasang, lan papan instalasi sing kasedhiya kudu dianggep nalika tahap pemilihan. PCB sing disesuaikan kompak bisa nyederhanakake integrasi menyang peralatan kanthi ruang internal sing diwatesi.
Kanggo proyek industri, sampel awal mung minangka bagean saka keputusan pengadaan. Para panuku uga kudu ngevaluasi dhukungan teknik, kemampuan kustomisasi, kontrol kualitas, uji sampel, kapasitas produksi, lan kasedhiyan produk jangka panjang.
Kanggo para panuku industri, nilai papan konversi ngluwihi konversi sinyal dhasar. SKY-TDM posisi solusi minangka bagéan saka layanan integrasi tampilan industri sing luwih jembar, ndhukung proyek OEM lan ODM saka evaluasi kompatibilitas liwat produksi.
Kauntungan utama kalebu:
Pendekatan siji-mandeg iki bisa migunani banget kanggo manufaktur OEM sing mbutuhake papan konversi sing cocog karo LCD tartamtu tinimbang papan pangembangan umum. Kanthi konfirmasi model LCD, definisi antarmuka, resolusi, konektor, lan syarat mekanik ing wiwitan proyek, insinyur bisa nyuda risiko kompatibilitas sadurunge produksi massal.
Solusi standar dirancang kanggo panel LCD TFT sing kompatibel nggunakake antarmuka TTL/RGB 50-pin. Kompatibilitas persis gumantung ing definisi pin LCD, wektu, resolusi, voltase, lan syarat listrik liyane.
ya wis. Kanggo proyek OEM lan ODM, jinis konektor, tugas pin, dawa kabel, lan definisi antarmuka bisa disesuaikan miturut LCD target lan struktur peralatan.
ya wis. Résolusi LCD lan syarat wektu sing beda-beda bisa dievaluasi kanggo konfigurasi hardware utawa firmware sing cocog. Insinyur kudu nyedhiyakake model LCD utawa lembar data sing tepat kanggo penilaian kompatibilitas.
ya wis. Papan kasebut dirancang kanggo integrasi tampilan industri lan ndhukung sawetara suhu operasi saka -20 ° C nganti + 70 ° C. Tata letak PCB, desain daya, lan arsitektur sinyal dioptimalake kanggo operasi sing stabil ing aplikasi sing nuntut.
ya wis. Majelis kabel sing cocog bisa diwenehake, kalebu kabel LVDS, kabel lampu latar, kabel daya, lan sabuk khusus yen dibutuhake.
Versi standar ndhukung input LVDS 8-bit saluran siji. Syarat LVDS saluran dual bisa dievaluasi kanggo pangembangan papan sing disesuaikan miturut spesifikasi wektu lan antarmuka target LCD.
ya wis. Evaluasi sampel dianjurake banget kanggo proyek industri. Nguji papan konversi kanthi panel LCD lan pengontrol sistem nyata bisa verifikasi kompatibilitas sinyal, kualitas gambar, wektu, operasi lampu latar, lan integrasi mekanik sadurunge produksi volume.
AnLVDS kanggo Papan Konversi Sinyal TTLbisa dadi solusi efektif nalika sistem basis LVDS modern kudu bisa karo TTL / RGB TFT panel LCD ana. Kanthi nggabungake konversi sinyal sing stabil, desain PCB sing berorientasi industri, nyopir lampu latar terpadu, pangaturan VCOM, lan kemampuan kustomisasi, bisa mbantu OEM nyederhanakake integrasi tampilan nalika ndawakake panggunaan hardware LCD sing ana. Kanggo proyek sing mbutuhake antarmuka khusus, evaluasi kompatibilitas LCD, pencocokan kabel, utawa dhukungan produksi, milih mitra tampilan industri sing berpengalaman bisa nggawe transisi saka prototipe menyang produksi massal luwih efisien. Yen sampeyan nggoleki produsen lan supplier China sing dipercaya kanggo disesuaikanLVDS kanggo Papan Konversi Sinyal TTL, hubungi kitanganggo model LCD, definisi antarmuka, resolusi, lan syarat sistem kanggo ngrembug solusi sing cocog karo tim teknik SKY-TDM.
