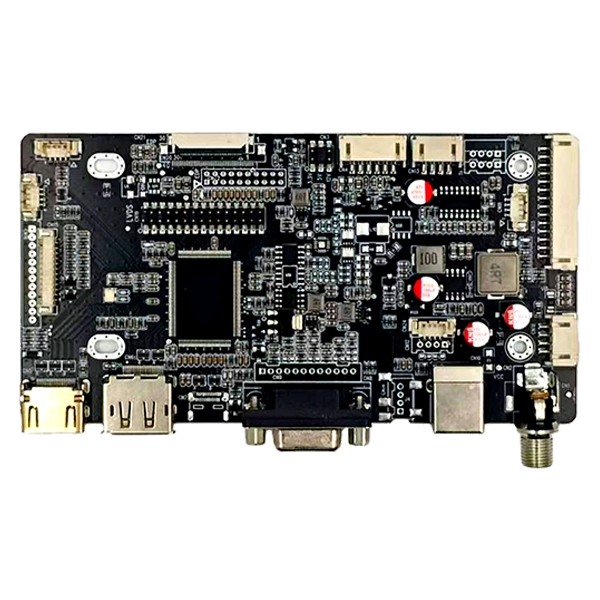

SKY-TDMberkembang ingHDMI lan DP lan VGA lan Tipe C Kanggo LVDS EDP Antarmuka Papan ADkanggo mbantu OEM, integrator sistem, lan produsen peralatan industri nyambungake macem-macem sumber video karo panel LCD LVDS utawa eDP liwat siji pengontrol tampilan fleksibel. Kanthi nggabungake input HDMI, DisplayPort, VGA, lan USB Type-C kanthi macem-macem konfigurasi output LCD, papan kasebut bisa nyuda kerumitan hardware nalika ndhukung aplikasi tampilan sing dipasang.
Sistem tampilan industri modern asring kudu nggarap komputer host sing beda, antarmuka grafis, lan panel LCD. Nggunakake pengontrol sing kapisah kanggo saben antarmuka bisa nambah karya teknik, syarat inventaris, lan wektu integrasi. Papan driver LCD multi-antarmuka nyedhiyakake pendekatan sing luwih praktis kanthi nggabungake sawetara input video lan output tampilan ing siji PCB kelas industri.
Konfigurasi antarmuka HDMI, DP, VGA, lan Type-C ndhukung macem-macem platform host, dene output LVDS lan eDP ndadekake controller cocok kanggo arsitektur LCD TFT sing beda. Papan kasebut ndhukung voltase panel sing bisa dikonfigurasi, output lampu latar, suhu operasi industri, lan layanan teknik OEM / ODM, saengga cocog kanggo HMI industri, peralatan CNC, piranti medis, kios, sistem visi mesin, lan tampilan sing dipasang.
Daftar Isi
Napa Tampilan Industri Perlu Multiple Antarmuka Video?
Kepiye Papan Kontrol Nyambungake Antarmuka Tampilan sing Beda?
Apa Fitur Utama Papan AD Antarmuka?
Ngendi Pengontrol Tampilan Iki Bisa Digunakake?
Kepiye Dhukungan OEM & ODM Ngapikake Integrasi Tampilan?
Kepiye Insinyur Pilih Pengontrol Tampilan sing Tengen?
Pitakonan sing Sering Ditakoni
Napa Tampilan Industri Perlu Multiple Antarmuka Video?
Proyèk tampilan industri arang ngetutake arsitektur hardware siji. Siji mesin bisa nggunakake komputer industri karo DisplayPort, liyane bisa gumantung ing HDMI, nalika peralatan lawas isih bisa nggunakake VGA. Ing sisih tampilan, modul LCD bisa nggunakake LVDS utawa eDP gumantung saka generasi, resolusi, ukuran, lan desain.
Iki nggawe tantangan engineering umum: sumber video lan panel LCD ora kudu nggunakake standar antarmuka padha. Tanpa pengontrol fleksibel, insinyur bisa uga mbutuhake papan konversi sing beda kanggo proyek sing beda.
Pengontrol tampilan multi-input bisa nyederhanakake arsitektur iki kanthi ndhukung:
- Sumber video HDMI kanggo sistem host digital umum.
- DisplayPort kanggo komputer industri modern lan platform sing dipasang.
- VGA kanggo komputer warisan lan upgrade peralatan.
- USB Type-C kanthi DP Alt Mode kanggo platform komputasi kompak sing kompatibel.
- Output LVDS kanggo panel LCD TFT industri sing kompatibel.
- Output eDP kanggo arsitektur LCD kinerja dhuwur sing luwih anyar.
Kanggo proyek OEM, keluwesan iki bisa mbantu nyuda kabutuhan kanggo ngrancang ulang elektronik tampilan nalika platform inang diganti.
Kepiye Papan Kontrol Nyambungake Antarmuka Tampilan sing Beda?
Peranan dhasar driver LCD utawa papan AD yaiku nampa informasi video saka piranti host, ngolah sinyal, lan ngirim sinyal tampilan sing cocog menyang panel LCD sing dipilih. Antarmuka sisih inang lan antarmuka sisih panel ora kudu padha.
Ing konfigurasi iki, fungsi HDMI, DP, VGA, lan Type-C minangka pilihan input video. Kontroler ngolah sinyal kasebut lan nyedhiyakake output LVDS utawa eDP miturut arsitektur panel sing disambungake.
Papan kasebut ndhukung dual-channel 8-bit LVDS lan sawetara konfigurasi eDP, kalebu opsi FPC 20-pin, 30-pin, lan 40-pin. Iki ndadekake kompatibilitas panel minangka bagéyan penting saka integrasi sistem. Insinyur kudu verifikasi model LCD, resolusi, jinis antarmuka, definisi pin, voltase panel, syarat lampu latar, lan konfigurasi perangkat kukuh sadurunge produksi.
Contone, integrator sistem nganyarke mesin industri basis VGA lawas duweni potensi nahan arsitektur LCD ana nalika nggunakake controller sing nampa input VGA. Kosok baline, sistem sing dipasang anyar bisa nggunakake input HDMI, DP, utawa Tipe-C sing kompatibel nalika nyopir panel eDP.
Apa Fitur Utama Papan AD Antarmuka?
1. Multiple Pilihan Input Video
Papan kasebut nggabungake input video HDMI, DisplayPort, VGA, lan USB Type-C. Arsitektur multi-antarmuka iki menehi pangembang peralatan luwih bebas nalika milih komputer industri, papan sing dipasang, lan piranti host.
2. Kompatibilitas Tampilan LVDS lan eDP
Ndhukung LVDS lan eDP ndadekake controller cocok kanggo macem-macem generasi teknologi TFT LCD. Konfigurasi sing kasedhiya kalebu dual-channel 8-bit LVDS uga antarmuka eDP 20-pin, 30-pin, lan 40-pin.
3. Konfigurasi Daya Fleksibel
Kontroler ndhukung opsi voltase panel 3.3V, 5V, lan 12V. Pilihan output lampu latar kalebu 5V, 12V, lan 24V. Fleksibilitas iki migunani nalika nggabungake modul LCD kanthi syarat listrik sing beda.
4. Kapabilitas Operasi Industri
Kisaran suhu operasi sing ditemtokake yaiku -20 ° C nganti 80 ° C. Desain kasebut uga nggabungake komponen kelas industri, desain daya riak rendah, lan proteksi ESD sing ditingkatake kanggo lingkungan peralatan sing nuntut.
5. Pangolahan Gambar lan Fungsi Ekspansi
Informasi produk nemtokake memori DDR onboard, pangolahan FRC, lan rotasi gambar 180°. Fungsi kasebut bisa dadi terkenal ing tampilan sing dipasang ing ngendi orientasi gambar lan pangolahan tampilan kudu dicocogake karo instalasi fisik.
Apa Spesifikasi Teknis Utama?
Tabel ing ngisor iki ngringkes spesifikasi utama sing kasedhiya kanggo pengontrol tampilan multi-antarmuka iki:
| Item | Spesifikasi |
|---|---|
| Video Input | HDMI, DisplayPort (DP), VGA, Tipe-C |
| Tampilan Output | LVDS lan eDP |
| Antarmuka eDP | 20-pin / 30-pin / 40-pin FPC |
| Output LVDS | Dual-channel 8-bit LVDS |
| Tegangan Panel | 3.3V / 5V / 12V |
| Output Lampu Latar | 5V / 12V / 24V |
| Amplifier Audio Kab | 3W × 2 |
| Tegangan Input | 8V–28V |
| Suhu operasi | -20°C nganti 80°C |
Amarga panel LCD bisa duwe definisi pin beda sanajan padha nggunakake standar antarmuka umum padha, engineers kudu dianggep specifications minangka titik wiwitan kanggo verifikasi kompatibilitas tinimbang assuming saben panel langsung diijolke.
Ngendi Pengontrol Tampilan Iki Bisa Digunakake?
Kombinasi saka macem-macem input video lan output LVDS/eDP ndadekake jinis controller cocok kanggo sawetara sing godhongé amba saka industri lan aplikasi tampilan ditempelake.
Terminal HMI Industri
Antarmuka manungsa-mesin asring kudu operate terus-terusan nalika nyambungake komputer industri menyang layar LCD TFT. Pilihan input video fleksibel nyederhanakake pilihan platform hardware lan upgrade peralatan.
Antarmuka Mesin CNC
Sistem CNC bisa nggunakake macem-macem generasi hardware komputerisasi. Pengontrol multi-antarmuka bisa mbantu nyambungake sumber video lawas utawa modern kanthi panel LCD sing cocog.
Tampilan Peralatan Medis
Peralatan diagnostik lan laboratorium medis bisa mbutuhake operasi tampilan sing stabil lan konfigurasi LCD sing cocog. Tes kompatibilitas panel lan paramèter tampilan sing disesuaikan bisa dadi penting sajrone integrasi.
Sistem Visi Mesin
Peralatan visi mesin umume nggabungake komputer industri, kamera, unit pangolahan, lan tampilan operator. Antarmuka video fleksibel ngidini subsistem tampilan kanggo nampung konfigurasi host sing beda.
Open-Frame Monitor lan Kios
Terminal layanan mandiri, kios, lan monitor pigura mbukak bisa nggunakake ukuran LCD lan platform host sing beda. Pengontrol sing bisa dikonfigurasi bisa mbantu produsen nggawe standarisasi arsitektur tampilan ing antarane varian produk.
Kepiye Dhukungan OEM & ODM Ngapikake Integrasi Tampilan?
Milih papan driver LCD ora mung babagan jinis konektor. Integrasi sukses gumantung ing cocog controller karo panel LCD pas lan arsitektur sistem.
Kanggo proyek OEM lan ODM, dhukungan teknik bisa uga kalebu:
- Verifikasi kompatibilitas panel LCD.
- Optimasi lan pangaturan firmware.
- modifikasi EDID.
- Tuning parameter lampu latar.
- Desain kabel LVDS lan eDP khusus.
- Printing logo PCB kanggo peralatan sing disesuaikan.
- Tegangan panel lan syarat lampu latar sing cocog.
Layanan kasebut bisa dadi larang banget nalika pelanggan mbutuhake perakitan tampilan sing disesuaikan tinimbang papan pengontrol umum. Tinimbang nganggep LCD, papan driver, kabel, lan lampu latar minangka komponen independen, sistem tampilan lengkap bisa dievaluasi minangka solusi terpadu.
Kanggo proyek sing disesuaikan, para panuku kudu nyiapake nomer model LCD, input video sing dibutuhake, daya input, syarat lampu latar, perkiraan jumlah taunan, lan syarat perangkat kukuh utawa OEM sadurunge evaluasi teknis.
Kepiye Insinyur Pilih Pengontrol Tampilan sing Tengen?
Sadurunge tuku papan pengontrol, insinyur kudu verifikasi sawetara paramèter teknis tinimbang milih papan mung miturut tampilan konektor eksternal.
- Konfirmasi antarmuka LCD.Nemtokake apa panel nggunakake LVDS utawa eDP lan ngenali konektor pas lan konfigurasi pin.
- Priksa voltase panel.Priksa manawa LCD mbutuhake 3.3V, 5V, utawa 12V.
- Verifikasi lampu mburi.Konfirmasi voltase lampu latar sing dibutuhake, ngaktifake sinyal, lan syarat PWM.
- Priksa sumber video.Ngenali manawa host nggunakake HDMI, DP, VGA, utawa Mode Alt DP Tipe-C sing kompatibel.
- Konfirmasi resolusi lan wektu.Perangkat kukuh pengontrol kudu kompatibel karo paramèter tampilan panel target.
- Evaluasi lingkungan operasi.Suhu, ESD, stabilitas daya, lan syarat operasi terus-terusan kudu dianggep kanggo peralatan industri.
- Rembugan syarat pangaturan dhewe.Kanggo produksi OEM, konfigurasi kabel, perangkat kukuh, tandha PCB, lan pencocokan panel kudu dikonfirmasi sadurunge produksi massal.
Dhaptar priksa iki mbantu nyuda masalah kompatibilitas sajrone uji coba prototipe lan panyebaran produksi.
Pitakonan sing Sering Ditakoni
P1: Apa papan ndhukung panel LCD LVDS lan eDP?
ya wis. Kontroler dirancang kanggo ndhukung panel LCD LVDS lan eDP TFT. Konfigurasi sing kasedhiya kalebu dual-channel 8-bit LVDS lan opsi eDP kanthi antarmuka FPC 20-pin, 30-pin, lan 40-pin.
Q2: Endi input video sing didhukung?
Papan kasebut ndhukung input video HDMI, DisplayPort, VGA, lan USB Type-C. Operasi video Tipe-C gumantung ing piranti host sing ndhukung fungsi DisplayPort Alt Mode sing cocog.
Q3: Apa voltase panel kasedhiya?
Pilihan voltase panel sing ditemtokake yaiku 3.3V, 5V, lan 12V. Setelan sing cocog kudu dipilih miturut spesifikasi panel LCD target.
Q4: Apa controller bisa disesuaikan kanggo proyek OEM?
ya wis. Dhukungan kustomisasi bisa kalebu verifikasi kompatibilitas LCD, optimasi perangkat kukuh, modifikasi EDID, tuning parameter lampu latar, kabel LVDS/eDP sing disesuaikan, lan pencetakan logo PCB.
Q5: Informasi apa sing kudu diwenehake sadurunge njaluk kutipan?
Disaranake nyedhiyakake model panel LCD, input video sing dikarepake, voltase input, syarat lampu latar, jumlah taunan sing dikarepake, lan syarat kustomisasi OEM utawa perangkat kukuh. Rincian kasebut ngidini tim teknik ngevaluasi kompatibilitas kanthi luwih akurat.
Takeaway pungkasan
Pengontrol tampilan multi-antarmuka sing fleksibel bisa nyederhanakake sambungan antarane sumber video modern lan warisan lan panel LCD TFT industri sing beda-beda. Kanthi input HDMI, DisplayPort, VGA, lan Type-C sing digabungake karo output LVDS lan eDP, solusi kasebut bisa ndhukung macem-macem aplikasi HMI industri, CNC, medis, kios, transportasi, lan tampilan sing dipasang. Daya panel sing bisa dikonfigurasi, opsi lampu latar, kisaran suhu industri, lan layanan teknik OEM/ODM luwih ndhukung proyek tampilan sing disesuaikan.
Yen sampeyan ngembangake tampilan industri, nganyarke sistem LCD sing ana, utawa nggoleki solusi pengontrol sing bisa dipercaya kanggo produksi OEM, nyedhiyakake model LCD lan syarat antarmuka menyang SKY-TDM.Hubungi kitakanthi spesifikasi panel, syarat aplikasi, lan jumlah sing dikarepake kanggo ngrembug kompatibilitas, pilihan pangaturan dhewe, lan solusi pengontrol tampilan sing cocog kanggo proyek sampeyan.
