Peralatan industri asring mbutuhake antarmuka video sing beda-beda gumantung saka platform hardware pelanggan. Papan kontrol LCD tradisional biasane ndhukung mung siji antarmuka panel, meksa insinyur ngrancang ulang hardware utawa tuku sawetara papan pengontrol kanggo macem-macem proyek.

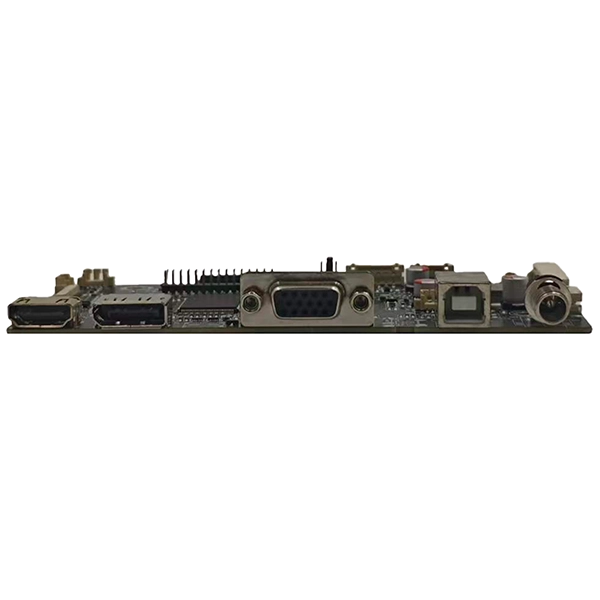

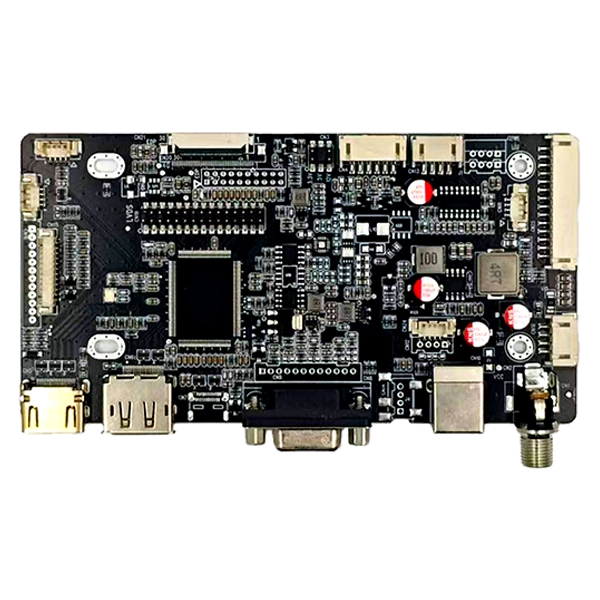

SKY-TDM kangHDMI lan DP lan VGA lan Tipe C Kanggo LVDS EDP Antarmuka Papan ADngilangi watesan kasebut kanthi nggabungakeHDMI, DisplayPort, VGA lan USB Type-Cinput video bebarengan karoLVDS lan eDPtampilan output ing siji industri-bahan PCB.
Apa sampeyan ngembangake HMI anyar, nganyarke peralatan warisan utawa nggabungake tampilan sing dipasang menyang mesin industri, siji papan pengontrol ndhukung sawetara konfigurasi LCD nalika nyuda wektu teknik, biaya persediaan lan kerumitan produk.
Dirancang kanggo aplikasi industri jangka panjang, papan kasebut nyedhiyakake kualitas gambar sing stabil, pilihan daya fleksibel lan antarmuka periferal sing komprehensif kanggo produsen peralatan OEM lan integrator sistem.
Papan AD Antarmuka iki nggabungake macem-macem pilihan input lan kompatibel karo sumber video sing paling umum saiki:HDMI, DisplayPort (DP), VGA, lan USB Tipe-C (Mode Alt DP). Iki ngidini pelanggan bisa ngalih kanthi lancar ing antarane platform host sing beda-beda tanpa mbutuhake papan konverter tambahan.

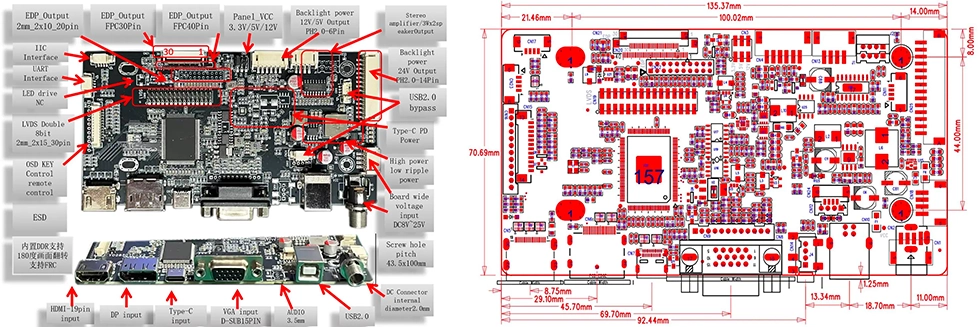

Papan AD HDMI lan DP lan VGA lan Tipe C Kanggo LVDS EDP Interface iki kompatibel karo standar antarmuka LCD mainstream. Pilihan output tampilan sing kasedhiya kalebu dual-channel 8-bit LVDS, 20-pin eDP, 30-pin eDP FPC, lan 40-pin eDP FPC. Iku saenipun cocog kanggo sawetara saka sudhut modul TFT LCD industri, saka layar 7-inch kanggo tampilan format gedhe.
Boten kados papan tampilan kelas konsumen, HDMI lan DP lan VGA lan Type-C To LVDS EDP Interface AD Board iki dirancang khusus kanggo aplikasi industri kanthi spesifikasi dhuwur lan nuntut. Fitur hardware inti kalebu voltase input DC sing amba (8V-25V), desain daya industri low-ripple, proteksi ESD (Electrostatic Discharge) sing ditingkatake, lan panggunaan komponen kelas industri kanggo njamin operasi stabil jangka panjang. Iku utamané cocok kanggo lingkungan Komplek kayata setelan ruangan lan kahanan suhu dhuwur, njamin stabilitas tampilan konsisten.
HDMI lan DP lan VGA lan Tipe C Kanggo LVDS EDP Antarmuka AD Papan iki digunakake digunakake ing produk industri operasi ing lingkungan Komplek. Skenario aplikasi sing umum kalebu terminal HMI industri, monitor tutul pigura mbukak, antarmuka mesin CNC, peralatan diagnostik medis, lan sistem visi mesin.
Saben proyek tampilan unik. Kita nyedhiyakake layanan dhukungan teknis sing komprehensif, kalebu verifikasi kompatibilitas panel LCD, optimasi perangkat kukuh, modifikasi EDID (Data Identifikasi Tampilan Lengkap), tuning parameter lampu latar, desain kabel LVDS lan eDP khusus, lan percetakan logo PCB. Apa proyek sampeyan mbutuhake papan pengontrol standar utawa solusi sing disesuaikan kanthi lengkap, SKY-TDM nyedhiyakake dhukungan teknik profesional ing saben tahap siklus urip produk.
| Item | Spesifikasi |
| Video Input | HDMI, DisplayPort(DP), VGA, Tipe-C |
| Tampilan Output | LVDS, eDP (20pin/30pin/40pin) |
| Tegangan Panel | 3.3V/5V/12V |
| Output Lampu Latar | 5V / 12V / 24V |
| Audio | 3W x 2 Amplifier |
| Tegangan Input | 8~28V |
| Suhu operasi | -20°C nganti 80°C |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Sinyal | Pin | Sinyal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Sinyal | Pin | Sinyal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Sinyal | Pin | Sinyal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | + 12V/5V |
| 6 | + 12V/5V |
Pasokan hardware mung dhasar; layanan punika njamin sukses long-term. SKY-TDM duwe komitmen kanggo nyepetake peluncuran proyek sampeyan lan ngrampungake tantangan rantai pasokan sampeyan. Kita nyedhiyakake dhukungan inti ing ngisor iki:
- Long Product Lifecycle:Kapabilitas produksi massal sing stabil lan dipercaya.
- Dhukungan Teknis Komprehensif:Bantuan karo tes kompatibilitas LCD lan kabel sinyal khusus.
- Model produksi fleksibel:Low MOQ (Minimum Order Quantity) lan respon teknis cepet.
- Solusi Tampilan All-in-One:Layar demek lan panel LCD dikirim minangka set sing cocog kanggo nyukupi kabutuhan sing beda-beda.
A: Nggih. Iki kompatibel karo panel LCD TFT kelas industri sing nampilake antarmuka LVDS utawa eDP. Kita bisa menehi rekomendasi konektor lan perangkat kukuh sing cocog adhedhasar model panel tartamtu.
A: Papan ndhukungHDMI, DisplayPort, VGA, lan USB Type-C(karo DP Alt Mode), njamin kompatibilitas sing amba karo macem-macem komputer industri lan sistem ditempelake.
A: Nggih. Kita nawakake layanan kustomisasi perangkat kukuh lengkap, kalebu pangaturan wektu, konfigurasi EDID (Data Identifikasi Tampilan Lengkap), kustomisasi logo boot, lan optimalisasi parameter panel.
A: Papan controller ndhukung sawetara input DC sudhut8 V kanggo 25 V, dadi sampurna kompatibel karo loro 12V lan 24V sistem sumber daya industri.
A: Nggih. Kita nggawe kabel LVDS khusus, kabel FPC eDP, kabel lampu latar, lan sabuk daya kanggo njamin integrasi plug-and-play kanggo para pelanggan.
A: Nggih. Kita ndhukung pencetakan logo silkscreen PCB, kustomisasi perangkat kukuh, modifikasi konektor, rakitan kabel, lan layanan pangembangan ODM lengkap.
A: output LVDS ndhukung nganti1920×1080 @ 60Hz(duwi saluran 8-bit). output eDP ndhukung nganti3840×2160 @ 60Hz(4K UHD), gumantung saka spesifikasi panel lan kualitas kabel. Kanggo aplikasi 4K, disaranake nggunakake antarmuka eDP kanggo bandwidth optimal.
A: Nggih. Papan ndhukung rotasi gambar 180 ° liwat konfigurasi perangkat kukuh. Kanggo rotasi 90°/270° (mode potret), kita bisa ngatur perangkat kukuh adhedhasar panel lan syarat aplikasi. Mangga nemtokake syarat orientasi nalika nggawe pesenan.
Nggolek sing dipercayaHDMI lan DP lan VGA lan Tipe C Kanggo LVDS EDP Antarmuka Papan ADkanggo project tampilan ditempelake sabanjuré?
Kanggo menehi saran solusi sing paling cocok, wenehi informasi ing ngisor iki nalika takon:
- Nomer model panel LCD
- Antarmuka input video sing dibutuhake (HDMI, DP, VGA, utawa USB Type-C)
- voltase daya Input
- syarat lampu latar
- Perkiraan jumlah taunan
- syarat kustomisasi OEM utawa perangkat kukuh
Tim teknik kita bakal mriksa spesifikasi sampeyan lan menehi solusi sing cocog, rekomendasi teknis, lan kutipan sajrone 24 jam kerja.
