Kepiye Papan Iklan Antarmuka HDMI Kanggo TTL Nyederhanakake Integrasi LCD Industri

Kanggo proyek tampilan OEM sing perlu konversi sinyal gumantung, ingHDMI Kanggo Papan AD Antarmuka TTLsakaSKY-TDMnyedhiyakake cara praktis kanggo nyambungake sumber video HDMI karo panel LCD TTL/RGB TFT. Tegangan panel sing bisa diatur, kontrol lampu latar LED sing terintegrasi, perangkat kukuh sing bisa disesuaikan, lan desain industri sing kompak nggawe cocog kanggo peralatan sing dipasang, terminal HMI, instrumen medis, piranti laboratorium, lan aplikasi tampilan sing dibatasi papan liyane.

Papan AD Antarmuka HDMI Kanggo TTL tumindak minangka jembatan kontrol antarane sumber video HDMI lan panel LCD TFT sing kompatibel nggunakake sinyal TTL/RGB. Kanggo manufaktur peralatan, regane jinis controller iki ngluwihi konversi sinyal dhasar. Pilihan voltase panel, wektu tampilan, manajemen lampu latar, cocog antarmuka, konfigurasi perangkat kukuh, lan linuwih PCB kabeh bisa mengaruhi sukses sistem tampilan ditempelake. Solusi SKY-TDM ndhukung macem-macem konfigurasi antarmuka TTL, pangaturan voltase panel 3.3V/5V, kontrol lampu latar LED terpadu, perangkat kukuh sing bisa disesuaikan, lan input daya DC 8–18V. Fitur kasebut mbantu insinyur nyuda sirkuit tambahan, nyederhanakake kabel, nyepetake integrasi LCD, lan ngembangake produk tampilan industri sing luwih fleksibel.

Daftar Isi

1. Apa Papan AD Antarmuka HDMI Kanggo TTL?
2. Napa Konversi HDMI-kanggo-TTL Penting kanggo Proyek LCD TFT?
3. Apa Fitur Utama kanggo Evaluasi?
4. Spesifikasi Teknis Utama
5. Ngendi Papan Bisa Digunakake?
6. Kepiye Insinyur Kudu Nyedhiyakake Integrasi LCD?
7. Kepiye Kustomisasi Ngapikake Kompatibilitas Proyek?
8. Pitakonan sing Sering Ditakoni
9. Kesimpulan lan Dhukungan Proyek

Apa Papan AD Antarmuka HDMI Kanggo TTL?

Papan AD Antarmuka HDMI Kanggo TTL minangka pengontrol LCD sing ngowahi informasi video saka sumber HDMI dadi format sinyal sing bisa diproses dening panel LCD TTL/RGB TFT sing kompatibel. HDMI akeh digunakake dening komputer, sistem sing dipasang, pengontrol industri, lan sumber video digital modern liyane, dene akeh panel LCD TFT nggunakake antarmuka RGB utawa TTL paralel.

Tanpa pengontrol sing cocog, insinyur bisa uga kudu ngrancang ulang sistem host utawa ngembangake sirkuit konversi sinyal tambahan. Papan pengontrol khusus nyedhiyakake jalur integrasi sing luwih langsung lan bisa nggabungake pangolahan sinyal, manajemen daya panel, konfigurasi wektu, lan kontrol lampu latar ing siji solusi sing kompak.

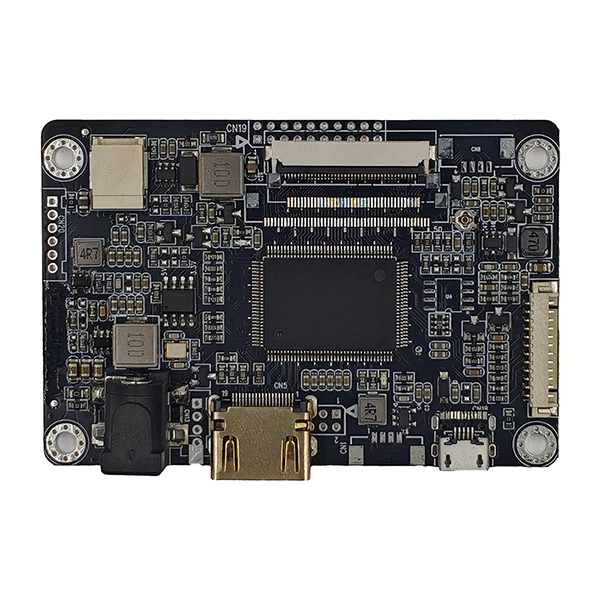

SKY-TDM HDMI To TTL Interface AD ​​Board dirancang khusus kanggo integrasi LCD industri. Miturut spesifikasi produk, ndhukung konfigurasi output tampilan TTL/RGB, voltase panel 3.3V utawa 5V sing bisa diatur, driver LED terintegrasi, perangkat kukuh sing bisa disesuaikan, lan kisaran catu daya 8–18V DC.

Napa Konversi HDMI-kanggo-TTL Penting kanggo Proyek LCD TFT?

Integrasi tampilan asring kalebu luwih saka milih LCD kanthi dimensi fisik sing bener. Insinyur uga kudu cocog karo sumber video, antarmuka, voltase, wektu, lampu latar, konektor, lan struktur mekanik.

Pengontrol HDMI-to-TTL sing cocog bisa mbantu ngatasi sawetara tantangan integrasi sing umum:

• Kompatibilitas antarmuka:Nyedhiyakake sambungan praktis antarane sumber video HDMI lan panel TTL/RGB TFT.
• cocog daya:Tegangan panel sing bisa diatur mbantu nyukupi syarat listrik LCD sing beda.
• Manajemen lampu latar:Kontrol lampu latar LED terpadu nyuda kabutuhan sirkuit driver sing kapisah.
• Adaptasi firmware:Wektu tampilan lan paramèter liyane bisa disesuaikan kanggo model LCD tartamtu.
• Instalasi kompak:Tata letak pengontrol cilik bisa dadi larang yen papan pager diwatesi.
• Efisiensi pembangunan:Arsitèktur pengontrol sing siap bisa nyuda jumlah pangembangan antarmuka tampilan sing dibutuhake dening tim OEM.

Apa Fitur Utama kanggo Evaluasi?

1. Multiple TTL / Konfigurasi Antarmuka RGB

Panel TFT beda bisa nggunakake assignments pin FPC beda lan konfigurasi sinyal. Papan ndhukung sawetara aransemen antarmuka, kalebu 40-pin lan 50-pin konfigurasi RGB, menehi engineers keluwesan luwih nalika milih panel cocok.

2. Tegangan Panel sing bisa diatur

Kontroler ndhukung voltase output panel 3.3V lan 5V sing bisa dipilih. Iki penting amarga nyedhiyakake voltase sing ora kompatibel bisa nyebabake ketidakstabilan tampilan utawa bisa ngrusak elektronik panel. Pilihan voltase kudu tansah diverifikasi miturut spesifikasi listrik pabrikan LCD.

3. Integrated LED Backlight Driver

Sirkuit kontrol lampu latar sing dibangun nyederhanakake arsitektur sistem kanthi nggabungake kontrol tampilan lan manajemen lampu latar LED ing papan sing padha. Antarmuka lampu latar nyedhiyakake daya, ON / OFF, lan sambungan sing gegandhengan karo PWM / Vadj kanggo kontrol tingkat sistem.

4. Customizable Firmware

Panel LCD mbutuhake paramèter wektu sing cocog kanggo nampilake gambar kanthi bener. Kustomisasi firmware bisa nutupi paramèter kayata résolusi, wektu, orientasi tampilan, logo boot, lan konfigurasi OSD, gumantung saka syarat proyek.

5. Desain Berorientasi Industri

Peralatan industri bisa terus-terusan lan bisa ngalami gangguan listrik, variasi suhu, lan watesan papan. Kontroler dirancang kanthi manajemen daya sing stabil, rute sinyal sing dioptimalake, lan teknik sadar EMI kanggo ndhukung aplikasi sing dituntut.

Spesifikasi Teknis Utama

Tabel ing ngisor iki ngringkes spesifikasi utama sing diterbitake saka Papan AD Antarmuka HDMI Kanggo TTL:

Insinyur kudu ngonfirmasi spesifikasi listrik, wektu, mekanik, lan konektor lengkap marang panel LCD sing dipilih sadurunge nggawe pesenan utawa miwiti produksi massal.

Ngendi Papan Bisa Digunakake?

Arsitèktur kompak lan antarmuka tampilan sing bisa dikonfigurasi ndadekake Papan AD Antarmuka HDMI Kanggo TTL migunani kanggo macem-macem aplikasi sing dipasang. Kasus panggunaan sing umum kalebu:

• HMI Industri:Sambungake komputer industri utawa pengontrol menyang tampilan operator TFT kompak.
• Instrumen medis:Nyedhiyani antarmuka tampilan kanggo peralatan diagnostik, pemantauan, lan laboratorium.
• Piranti tes portabel:Ndhukung tampilan kompak ing ngendi papan PCB lan manajemen daya penting.
• Otomasi bangunan:Modul tampilan drive digunakake ing terminal kontrol lan ngawasi.
• Peralatan keamanan:Integrasi tampilan TFT menyang piranti ngawasi lan kontrol kompak.
• Terminal sing dipasang:Nyedhiyani sambungan HDMI-to-TTL kanggo piranti industri lan pinter sing disesuaikan.

Aplikasi iki umume nuduhake syarat sing padha: transmisi gambar sing stabil, kompatibilitas panel sing bisa diprediksi, instalasi kompak, lan pengontrol sing bisa diadaptasi menyang konfigurasi LCD pungkasan.

Kepiye Insinyur Kudu Nyedhiyakake Integrasi LCD?

Proyek tampilan sing dipercaya kudu diwiwiti kanthi spesifikasi panel LCD tinimbang mung milih pengontrol adhedhasar konektor input. Priksa kompatibilitas sing terstruktur bisa nyegah desain ulang sing larang regane mengko ing pembangunan.

1. Ngenali model LCD:Konfirmasi nomer bagean panel lan lembar data sing tepat.
2. Priksa antarmuka:Priksa manawa panel nggunakake konfigurasi pin TTL/RGB sing dibutuhake.
3. Konfirmasi tegangan:Cocokake setelan voltase panel controller karo spesifikasi LCD.
4. Verifikasi wektu:Priksa jam piksel, wektu horisontal, wektu vertikal, sinkronisasi, lan paramèter sing gegandhengan.
5. Cocokake lampu latar:Konfirmasi voltase LED, arus, syarat PWM, lan konfigurasi konektor.
6. Priksa rincian mekanik:Verifikasi orientasi FPC, posisi konektor, dimensi papan, lan syarat pemasangan.
7. Tes perakitan lengkap:Evaluasi stabilitas gambar, prilaku wiwitan, kontrol padhang, kinerja suhu, lan operasi jangka panjang.

Nyedhiyakake lembar data LCD, aplikasi sing dituju, sumber input, lan kendala kurungan menyang pemasok pengontrol bisa nggawe proses pencocokan dadi luwih efisien.

Kepiye Kustomisasi Ngapikake Kompatibilitas Proyek?

Papan kontrol standar migunani kanggo aplikasi umum, nanging produk OEM kerep duwe syarat sing ora bisa ditanggulangi kanthi konfigurasi umum. Kustomisasi firmware lan hardware mulane bisa dadi bagean penting ing pangembangan tampilan.

SKY-TDM nyedhiyakake opsi pangaturan dhewe sing bisa kalebu:

• Resolusi LCD lan konfigurasi wektu
• Tampilan pigura-rate lan setelan parameter gambar
• Logo boot lan kustomisasi antarmuka wiwitan
• Konfigurasi menu OSD
• Pangaturan orientasi tampilan
• Kabel TTL/RGB lan konektor FPC cocog
• Padhang lampu latar lan optimasi urutan daya
• PCB layar sutra lan kustomisasi label pribadi
• Adaptasi pemasangan mekanik

Pendekatan iki migunani banget kanggo manufaktur OEM sing ngembangake peralatan kanthi model LCD sing ditetepake, kandang khusus, utawa siklus urip produk sing dawa. SKY-TDM uga nyedhiyakake kapabilitas integrasi tampilan sing luwih jembar sing nyakup panel tutul, layar LCD, lan papan driver LCD, sing bisa mbantu nyederhanakake sumber multi-komponen.

Pitakonan sing Sering Ditakoni

Q1: Panel LCD endi sing bisa digunakake karo Papan AD Antarmuka HDMI To TTL?

Papan kasebut dirancang kanggo panel LCD TTL/RGB TFT sing kompatibel. Kompatibilitas gumantung saka antarmuka panel, resolusi, wektu, voltase, konektor, lan syarat lampu latar. Nyedhiyakake model LCD sing tepat mbantu tim teknik verifikasi kompatibilitas.

Q2: Apa firmware bisa disesuaikan kanggo LCD tartamtu?

ya wis. Firmware bisa disesuaikan miturut syarat proyek, kalebu wektu tampilan, resolusi, orientasi, logo wiwitan, lan setelan sing gegandhengan karo OSD.

Q3: Apa papan kalebu driver lampu latar?

ya wis. Kontroler kalebu driver lampu latar LED terpadu, mbantu nyuda kabutuhan modul kontrol lampu latar eksternal tambahan.

Q4: Apa voltase panel ndhukung controller?

Spesifikasi sing diterbitake nuduhake opsi voltase panel 3.3V lan 5V sing bisa dipilih. Setelan sing bener kudu dipilih miturut spesifikasi pabrikan LCD.

Q5: Apa papan cocok kanggo peralatan industri?

ya wis. Produk kasebut dirancang kanggo aplikasi sing berorientasi industri kayata terminal HMI, peralatan medis, instrumen laboratorium, piranti tes portabel, lan sistem kontrol sing dipasang. Kisaran suhu operasi sing diterbitake yaiku -20 ° C nganti 80 ° C.

Q6: Apa SKY-TDM bisa nyedhiyakake kabel sing cocog?

ya wis. SKY-TDM ndhukung antarmuka lan cocog kabel kanggo proyek integrasi tampilan, kalebu TTL / kabel sinyal RGB selaras lan sambungan FPC.

Q7: Apa pelanggan OEM bisa njaluk merek khusus?

ya wis. Kustomisasi sing kasedhiya bisa kalebu tandha layar sutra PCB, kemasan label pribadi, perangkat kukuh eksklusif, lan syarat khusus proyek liyane.

Kesimpulan lan Dhukungan Proyek

Milih pengontrol tampilan sing tepat bisa mengaruhi efisiensi lan linuwih proyek LCD sing dipasang. Papan AD Antarmuka HDMI Kanggo TTL nyedhiyakake jembatan praktis antarane sumber video HDMI lan panel TTL/RGB TFT nalika nggabungake konversi sinyal, manajemen daya panel, kontrol lampu latar, lan konfigurasi perangkat kukuh ing solusi sing kompak. Kanggo produsen OEM, kemampuan kanggo ngatur wektu, perangkat kukuh, kabel, konektor, lan rincian mekanik bisa luwih nyederhanakake pangembangan produk lan ndhukung produksi jangka panjang sing stabil.

Yen sampeyan ngembangake HMI industri, piranti medis, piranti laboratorium, tester portabel, utawa produk tampilan sing dipasang liyane, SKY-TDM bisa mbantu ngevaluasi model LCD lan syarat sistem sampeyan. Jelajahi Papan AD Antarmuka HDMI Kanggo TTL utawahubungi kitakaro lembar data LCD, antarmuka sing dibutuhake, jumlah, lan syarat kustomisasi kanggo ngrembug solusi pengontrol tampilan sing cocog.
