Nalika milih panel tutul kapasitif kanggo peralatan industri saiki, fokus utama biasane ing ukuran layar, titik tutul, kaca tutup, lan laminasi optik. Nanging, siji spek teknis utama ora kudu diabaikan: antarmuka sinyal tutul.
Apa bedane nyata antarane USB lan I²C kanggo panel tutul kapasitif industri? Lan sing luwih penting, kepiye sampeyan kudu milih antarmuka sing cocog kanggo proyek sampeyan?
Kanggo klien OEM lan ODM, pilihan umume gumantung ing sistem host, arsitektur controller, lingkungan piranti lunak, lan desain mekanik.
SKY-TDM nawakake panel tutul kapasitif sing disesuaikan kanggo HMI industri, piranti medis, sistem sing dipasang, terminal cerdas, lan aplikasi otomatisasi, kanthi dhukungan kanggo USB, I²C, lan opsi antarmuka liyane.
Iki ngirim data tutul menyang sistem inang nggunakake protokol komunikasi USB. Wiwit USB iku salah siji saka antarmuka peripheral paling umum, iku pilihan becik kanggo nyambungake menyang PC industri, Windows/Linux/platform Android, kios poto-layanan, tampilan komersial, lan komputer ditempelake.
Keuntungan paling gedhe USB yaiku penak. Tim pangembangan bisa gampang nyambungake panel tutul kanggo sistem inang tanpa ngrancang sirkuit komunikasi darmabakti ing PCB utama, kang nemen nyuda wektu pangembangan produk.
I²C minangka antarmuka komunikasi serial sing umum ing sistem sing dipasang.
Panel tutul I²C komunikasi langsung karo mikrokontroler utawa prosesor liwat bus I²C, dadi becik kanggo desain hardware khusus.
Contone, yen proyek industri wis duwe papan kontrol utama, biasane luwih disenengi kanggo nyambungake pengontrol tutul menyang prosesor liwat I²C. Ing kasus iki, I²C tumindak minangka bagéan sing ora bisa dipisahake saka arsitektur hardware, ora mung peripheral eksternal.
| Fitur | Panel Tutul USB | Panel Tutul IIC |
| Metode Integrasi | Peripheral njaba | Komunikasi semat |
| PC industri | Banget | Kurang trep |
| MCU sing dipasang | Bisa | Banget |
| kompatibilitas OS | Umume trep | Mbutuhake integrasi sistem |
| Pangembangan | Luwih cepet kanggo akeh proyek adhedhasar PC | Mbutuhake pangembangan hardware / firmware |
| Integrasi PCB | Kurang langsung | Integrasi banget |
| Aplikasi kabel | Luwih fleksibel | Luwih cocog kanggo sambungan cendhak |
| Kustomisasi hardware | apik | Banget |
| Panggunaan khas | HMI, kios, terminal basis PC | HMI sing dipasang, peralatan khusus |

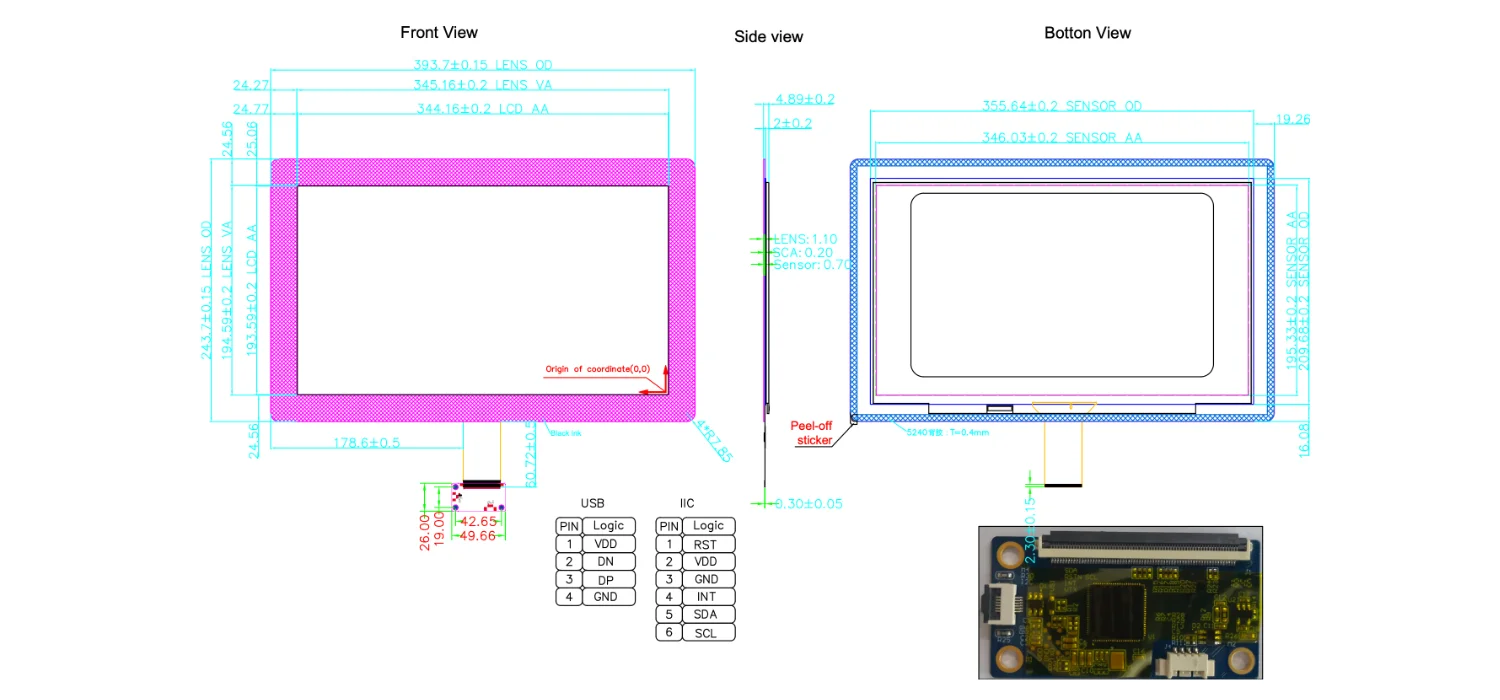

Mulane ukuran panel tutul sing padha bisa uga kasedhiya ing versi USB lan IIC.
Teknologi tutul bisa uga padha, nanging cara integrasi sistem beda.
● Integrasi luwih gampang: Kanggo sistem HMI industri, panel tutul USB luwih gampang digabungake amarga platform host wis ndhukung USB.
●Kompatibilitas Platform Apik banget: Sistem operasi utama ing pasar ndhukung USB, dadi antarmuka standar kanggo Windows, Android, lan Linux.
●Ideal kanggo Standalone HMI Systems: Nalika nggunakake komputer dewekan utawa ditempelake PC, USB menehi sambungan komunikasi trep.
●Cepet Pembangunan: Sajrone orane tumrap sekolah awal saka project, USB ngidini kanggo evaluasi cepet saka panel tutul kang migunani tanpa perlu kanggo wis ngembangaken antarmuka komunikasi darmabakti.
●Dirancang kanggo Integrasi Embedded: Nalika panel tutul langsung diintegrasi menyang sistem sing dipasang, antarmuka I²C minangka pilihan sing paling cocok.
●Simple Bus Architecture: I²C nggunakke struktur komunikasi loro-kabel, kang Highly atraktif kanggo PCBs ditempelake karo sumber daya antarmuka winates.
●Kontrol Hardware sing luwih gedhe: Kanggo pelanggan sing ngembangake papan kontrol lan perangkat kukuh dhewe, antarmuka I²C nyedhiyakake kontrol sing luwih gedhe babagan arsitektur komunikasi tutul.
●Ideal kanggo Piranti Customized: I²C utamané migunani kanggo piranti OEM ngendi panel tutul lan Papan kontrol utama sing dirancang synchronous.
Antarmuka sing beda menehi kaluwihan sing beda, lan ora ana antarmuka tutul siji sing cocog karo kabeh skenario HMI industri. Sampeyan bisa ngrujuk marang pedoman ing ngisor iki:
●PC Industri + Panel Tutul: USB umume pilihan sing luwih trep.
●MCU + Panel Tutul Tertanam: I²C biasane dadi pilihan sing paling optimal.
●Papan Kontrol Kustom: I²C nyedhiyakake integrasi hardware sing luwih jero.
●Rapid Prototyping: USB bisa nyederhanakake testing lan evaluasi awal.
●Produksi Massal: USB lan I²C bisa digunakake; kaputusan final kudu adhedhasar hardware lan software arsitektur nyata.
Panel tutul saiki nawakake macem-macem produk panel tutul kapasitif USB/I²C, sing nyakup ukuran layar sing beda kanggo HMI industri lan aplikasi sing dipasang.
Iki minangka pitakonan sing penting banget.
Nalika antarmuka komunikasi tanggung jawab kanggo ngirim data tutul, pengalaman tutul sakabèhé ditemtokake dening kombinasi sawetara faktor. Iki utamane kalebu: desain sensor tutul, IC tutul, firmware, rute sensor, ketebalan kaca tutup, dhukungan sarung tangan, lingkungan EMI/ESD, proses laminasi optik, lan sistem host. Mula, milih antarane USB lan I²C mung minangka salah sawijining langkah kanggo ngembangake panel tutul industri lan ora mengaruhi kinerja tutul.
Ing wiwitan desain proyek, sampeyan bisa nemtokake antarmuka sing cocog adhedhasar limang poin utama ing ngisor iki:
● Priksa Platform Host: Apa panel tutul bakal disambungake menyang PC industri, motherboard Android, sistem Linux, utawa MCU?
●Priksa Pengontrol Utama: Apa motherboard wis nyedhiyakake antarmuka USB utawa I²C?
● Priksa Struktur Mekanik: Ing endi pangontrol panel tutul bakal diselehake? Suwene kudu FPC utawa kabel pita? Ngendi konektor bakal diinstal?
● Priksa Lingkungan Piranti Lunak: Apa tim pangembang wis duwe dhukungan driver utawa perangkat kukuh sing dibutuhake?
● Priksa Rencana Produksi: Yen produk bakal mlebu produksi massal, pilihan antarmuka kudu dikonfirmasi sadurunge desain PCB pungkasan.
Panel tutul industri profesional ora kudu dipilih mung adhedhasar ukuran layar. Solusi lengkap mbutuhake pertimbangan lengkap babagan unsur-unsur ing ngisor iki:
Teknologi Tutul → Sensor → IC Pengontrol → Antarmuka → Kaca Penutup → FPC → Firmware → Integrasi Mekanik → Lingkungan Aplikasi
Pendekatan holistik iki penting banget kanggo peralatan industri, piranti medis, sistem otomatisasi, lan produk liyane sing dirancang kanggo operasi jangka panjang.
Mulane, antarmuka sing bener ora kudu sing duwe spesifikasi paling dhuwur, nanging sing bisa diintegrasi kanthi andal menyang produk lengkap pelanggan.
Yen sampeyan ngembangake HMI industri, piranti medis, sistem otomasi, kios layanan mandiri, utawa produk sing dipasang, mangga wenehake ukuran layar tutul, platform host, sistem operasi, gambar mekanik, lan syarat antarmuka.
SKY-TDMpanel tutul bisa menehi rekomendasi panel tutul paling cocok lan konfigurasi antarmuka kanggo project.
Hubungi kita saiki kanggo solusi spanel tutul kapasitif USB, I²C, utawa gabungan USB + I²C sing disesuaikan.
