Iki minangka layar demek bunder 2,1 inci sing dirancang khusus kanggo piranti omah sing cerdas lan panel kontrol kompak. SKY-TDM bisa ngatur tampilan layar tutul miturut struktur nyata peralatan lan syarat interaksi manungsa-mesin (HMI).
Solusi tampilan tutul bunder 2,1 inci iki nduweni resolusi 480x480 lan ukuran kira-kira 56,18 x 59,71 x 2,26 milimeter. Iku kompak ing struktur. Iki nggunakake IC driver ST7701 lan ndhukung antarmuka RGB (sing bisa disesuaikan minangka antarmuka MIPI).
Kita nyedhiyakake solusi tampilan khusus kanggo nyukupi kabutuhan inti lan mbantu sampeyan nggabungake komponen tampilan kanthi lancar menyang desain industri peralatan sampeyan.
Tampilan bunder tambah akeh ngganti layar kothak tradisional ing piranti omah sing cerdas.
Desain Industri Seamless: Tampilan bunder ngilangi konflik visual ing antarane layar persegi dowo lan bentuk silinder sing mlengkung sing umum ing mesin kopi, pembersih udara, lan speaker cerdas. Layar nyawiji menyang siluet produk tinimbang rusak.
Ganti Tombol: Akeh piranti sing isih nggunakake kenop rotary fisik kanggo suhu, kacepetan, utawa pilihan mode. Tampilan tutul bunder bisa niru fungsi tombol kanthi digital kanthi lambang dinamis, sensitivitas sing bisa diatur, lan ora nganggo mekanik, nalika menehi informasi luwih akeh tinimbang dial sing dicithak.
Panggunaan Spasi Kompak sing Luwih apik: Ing panel kontrol cilik, tata letak bunder ngindhari area pojok sing boros ing layar persegi dowo. Array piksel 480 × 480 peta kanthi alami menyang area tampilan bunder, kanthi nggunakake wilayah tampilan sing kasedhiya.
Fokus Visual sing Kuwat: Antarmuka bunder narik mripat pangguna menyang tengah panel kontrol, sing cocog kanggo fungsi utama kaya wiwitan / mandheg, pangaturan suhu, utawa pilihan mode ing mesin kopi lan peralatan pawon sing cerdas.
Estetika Konsisten Ing Lini Produk: Merek piranti bisa nggawe standar ing modul tampilan bunder ing macem-macem produk: mesin kopi, pembersih udara, mesin cuci nggawe basa desain terpadu nalika nyederhanakake pengadaan lan inventaris.
Integrasi Tutul + Tampilan: Digabungake karo ikatan optik lan tutul PCAP, tampilan bunder dadi panel ngarep sing disegel, gampang diresiki, kritis kanggo peralatan pawon sing kena kelembapan, pelumas, lan reresik saben dina.
Kanggo piranti omah sing cerdas, dibandhingake karo struktur celah udara tradisional, Ikatan optik menehi efek tampilan sing luwih terpadu, nyorot rasa premium produk kasebut.
Kanthi seamlessly ikatan panel tutul kanggo tampilan, solusi iki èfèktif nyilikake bayangan cahya katon disebabake longkangan online lan nyegah Kelembapan ingress ing macem-macem tingkat asor. Iki nggawe permukaan ngarep sing luwih resik, saengga cocog kanggo produk omah kanthi syarat estetika sing nuntut.

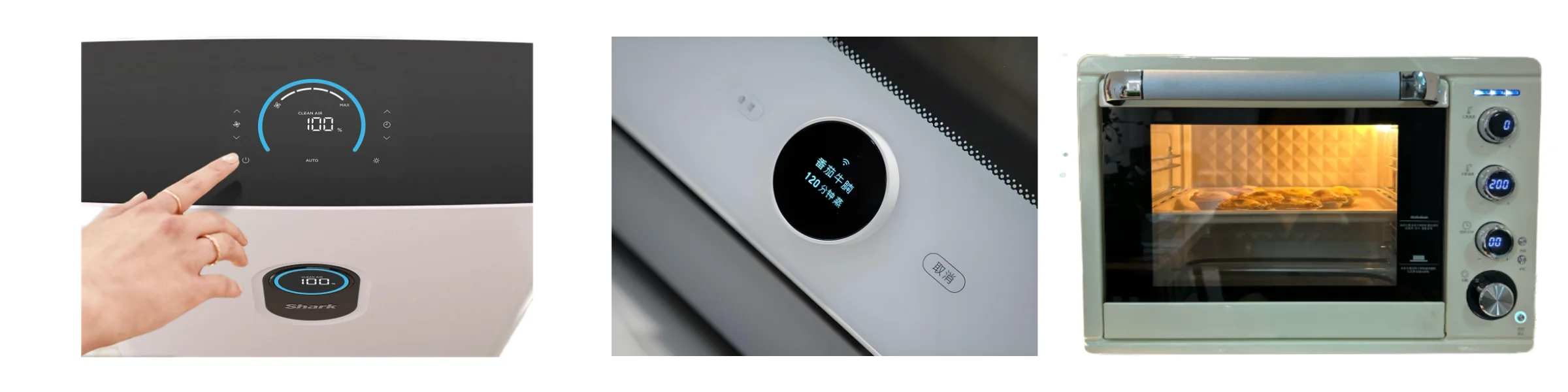

Teknologi iki bisa digunakake kanthi akeh ing macem-macem desain piranti, kayata mesin kopi cerdas, pembersih udara, peralatan pawon, panel kontrol mesin cuci, lan oven sing cerdas.
Nampilake tilas mekanik sing kompak banget mung 56.18 × 59.71 × 2.26 mm, solusi tampilan tutul bunder 2.1 inci cocog kanggo aplikasi kanthi watesan ruang internal sing ketat. Résolusi 480x480 menehi antarmuka panganggo kothak sing seamlessly Integrasi menyang Déwan saka panel kontrol kompak.
Kita bisa ngrembug solusi khusus karo klien adhedhasar alur kerja ing ngisor iki:
Ukuran Tampilan → Panel Tutul → Kaca Penutup → Laminasi → Konfigurasi Antarmuka → Struktur Mekanik
Proyek sing beda-beda bisa uga mbutuhake dimensi layar sing beda-beda, rasio aspek, struktur pemasangan, utawa solusi tutul sing disesuaikan karo kasus panggunaan tartamtu. Mula, kita banget nyaranake nggabungake pangembangan khusus menyang tahap desain awal produk sampeyan. Liwat komunikasi sing jero babagan kabutuhan khusus sampeyan, kita bisa menehi solusi khusus sing unggul.
Déwan solusi tampilan tutul bunder 2.1 inci iki ndhukung antarmuka tutul I2C, saéngga fungsi tutul bisa diintegrasi kanthi lancar karo sistem kontrol master pelanggan.
Ing babagan kinerja tampilan, layar nduweni padhang 300 cd/m² lan rasio kontras 800:1. Nawakake sudhut tampilan sing amba nganti 80 ° ing kabeh arah, lan menehi pilihan kanggo antarmuka tampilan RGB lan MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Karakteristik sing luar biasa iki dadi dhasar praktis kanggo antarmuka interaktif peralatan omah sing kompak, nyukupi kabutuhan interaksi manungsa-mesin (HMI) pangguna.
Saben piranti pelanggan nduweni antarmuka tampilan sing unik lan desain industri sing béda. Kanggo nglayani basis pelanggan sing maneka warna, kita nyedhiyakake layanan kustomisasi OEM lan ODM sing komprehensif. Kita bisa ngrembug solusi sing cocog adhedhasar syarat tartamtu, kayata panel tutul khusus, kaca tutup khusus, macem-macem opsi antarmuka, kabel FPC sing disesuaikan, percetakan layar sutra logo, lan padhange lan paramèter optik sing disesuaikan.

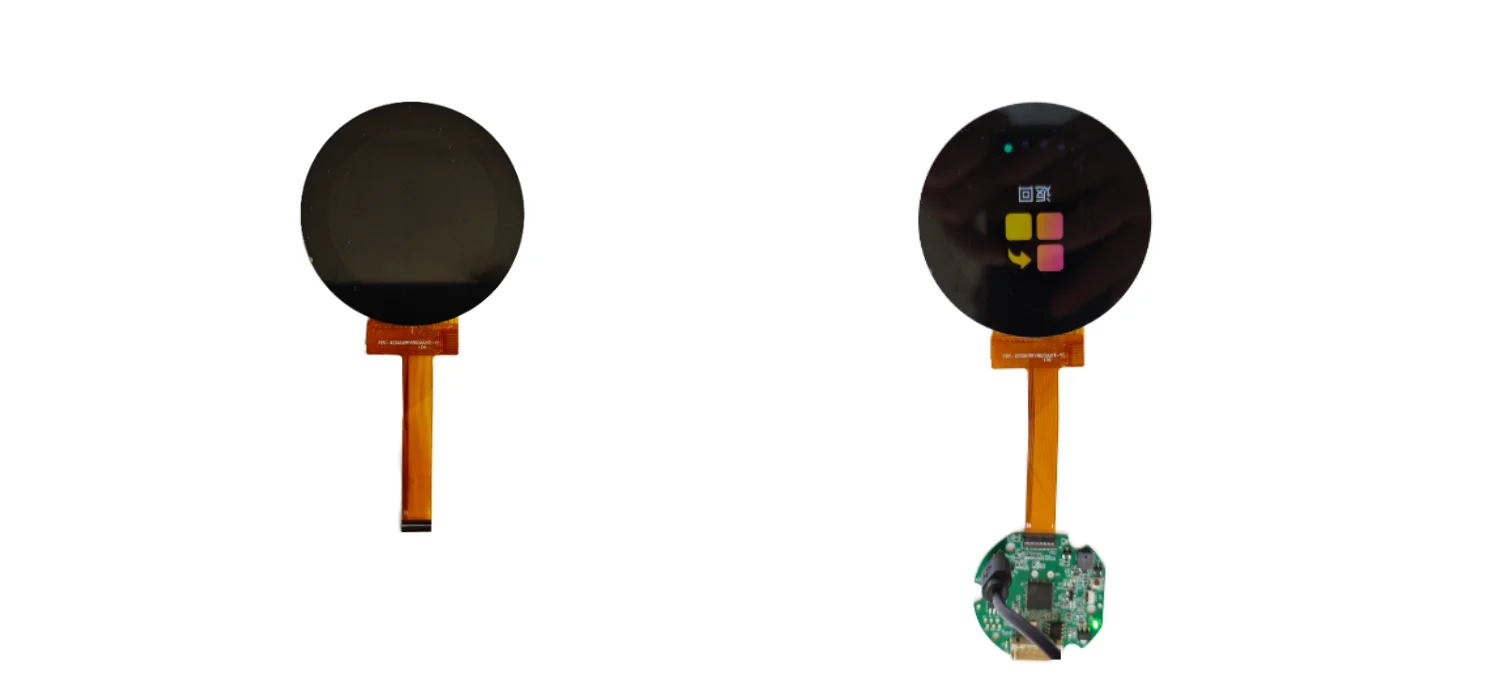

Saliyane referensi solusi tampilan tutul bunder 2.1 inch, kita uga nawakake layanan kustomisasi papan driver tampilan terpadu, kalebu pilihan kaya papan port serial.
1.Konfirmasi Requirement: Nuduhake ukuran tampilan, résolusi, fungsi tutul, lan papan instalasi.
2. Desain Solusi: We propose panel tutul, kaca tutup, lan konfigurasi antarmuka.
3.Sample Development: Déwan prototipe kanggo validasi mechanical lan electrical Panjenengan.
4.Verifikasi Desain: Review gabungan pas, kinerja tutul, lan efek optik.
5.Mass Production: Pasokan kumpulan stabil kanthi inspeksi lengkap sadurunge dikirim.
Keterlibatan awal dianjurake: kita bisa ngganti perakitan tampilan menyang desain industri tinimbang meksa desain sampeyan ing modul standar.
Solusi tampilan kita bisa digunakake kanggo macem-macem produk omah lan piranti cerdas, kalebu:
Mesin Kopi Cerdas: Kontrol tutul nyedhiyakake antarmuka pangguna modern lan interaktif.
Pembersih Udara: Rakitan tampilan tutul kompak ngidini pangaturan cepet saka macem-macem fungsi.
Perkakas Pawon Cerdas: Kanggo produk kayata rice cooker, oven, lan tudung kisaran, kita nawakake layar tutul kanthi fungsi tombol puteran.
Mesin Cuci & Pengering: Tampilan ngaktifake pilihan program cuci lan pangatusan kanthi cepet, nalika menehi tampilan intuisi babagan status operasi.
Kanggo kabeh kategori piranti kasebut ing ndhuwur, kita bisa nyukupi syarat spesifikasi khusus sampeyan.

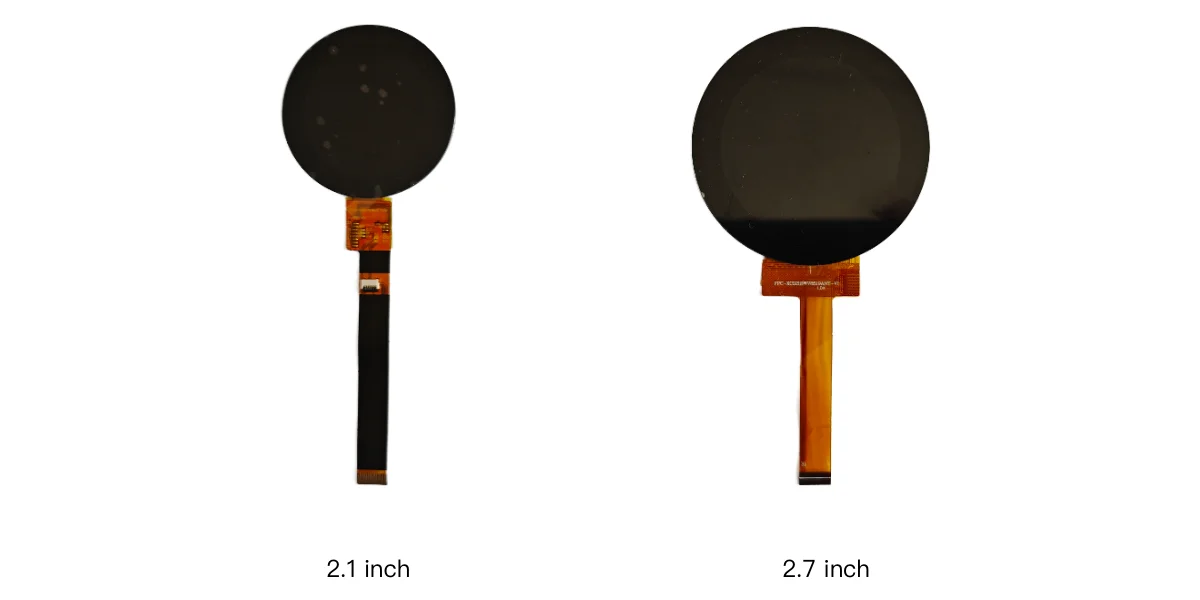

Ora, kita nawakake pilihan sing luwih akeh. Saliyane perakitan 2,1 inci, kita uga nyedhiyakake ukuran 1,6 inci, 2,7 inci, 5 inci, lan liya-liyane. Pilihan tartamtu gumantung karo syarat produk sampeyan.
ya wis. Panel tutul bisa disesuaikan kanthi lengkap kanggo nyukupi kabutuhan sampeyan, kalebu bentuk njaba, perawatan permukaan khusus kanggo kaca tutup, desain kabel FPC, lan liya-liyane.
ya wis. Kita bisa nyedhiyakake modul LCD utawa panel tutul kanthi kapisah. Kita uga ndhukung solusi sing mung kaca tutup dilaminasi, tanpa panel tutul.
ya wis. Jenis tampilan tutul kompak iki cocog kanggo aplikasi kayata mesin kopi pinter, pembersih udara, peralatan pawon, lan terminal kontrol cerdas liyane, miturut syarat aplikasi pungkasan.
ya wis. Pelanggan bisa ngrembug syarat khusus karo kita, kalebu ukuran tampilan, panel tutul, kaca tutup, laminasi lengkap, jinis antarmuka, lan integrasi mekanik.
Saenipun, mangga wenehi ukuran layar sing dibutuhake, résolusi, fungsi tutul, ukuran kaca tutup, papan instalasi, syarat antarmuka, lingkungan operasi, lan perkiraan jumlah. Kajaba iku, nyedhiyakake gambar produk utawa file omah 3D bakal migunani banget kanggo evaluasi mekanik.
Yen sampeyan ngembangake piranti omah anyar, kita bakal luwih seneng melu ing wiwitan tahap desain kanggo ngevaluasi kanthi lengkap syarat produk sampeyan.
SKY-TDM bisa kerja bareng karo para pelanggan kanggo netepake kabutuhan tartamtu, kalebu ukuran tampilan, solusi tutul, kaca tutup, lan papan driver khusus. Pendekatan kolaborasi iki mbantu nggawe produk rampung tanpa cacat, ngindhari kebutuhan kanggo kompromi desain sakabèhé mung kanggo nampung struktur standar sing ora cocog.
Mangga hubungi kita kapan wae kanggo ngrembug proyek sing bakal teka.
